Воздуходувка VMtec TSRv70
Воздуходувка VMtec TSRv70 — трёхлопастная роторная воздуходувка типа Рутс. Модель работает в диапазоне расхода 199–1150 м³/ч при давлении 100 мбар. Ниже — рабочие характеристики по каталогу TSRv 2026, габариты, масса и фотографии исполнений.
Краткие характеристики
| Параметр | Значение |
|---|---|
| Расход при 100 мбар | 199–1150 м³/ч |
| Расход при 500 мбар | 289–1109 м³/ч |
| Расход при 1000 мбар | 148–1030 м³/ч |
| Масса без акустического кожуха | 343 кг |
| Масса с акустическим кожухом | 693 кг |
| Присоединение всасывания и нагнетания | 100 NB |
Значения расхода приведены по таблице модельного ряда серии TSRv. Полные рабочие характеристики по каждому давлению — в таблицах каталога выше. Масса указана без электродвигателя.
Рабочие характеристики по каталогу

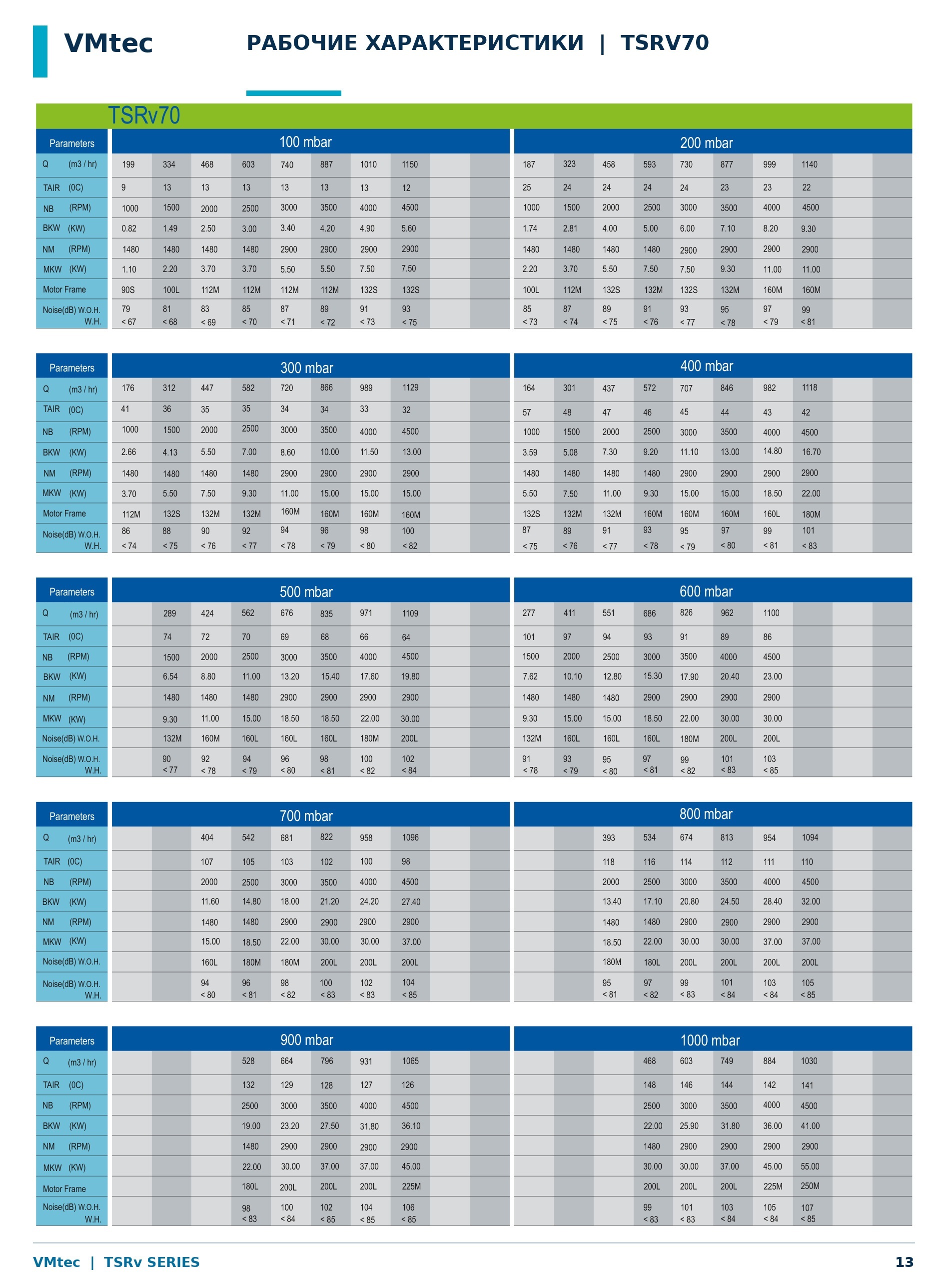

Ниже приведена страница каталога TSRv 2026 с таблицами рабочих характеристик модели TSRv70. Таблицы даны по каждому давлению нагнетания — от 100 до 1000 мбар — с расходом, температурой нагнетания, частотой вращения роторов, потребляемой мощностью на валу, мощностью и типоразмером электродвигателя, а также уровнем шума без кожуха и в кожухе.
Скачать каталог TSRv 2026 полностью (PDF, 19 страниц)
Габариты и масса установки
| Параметр | Значение |
|---|---|
| Высота H, мм | 1525 |
| Глубина D, мм | 1292 |
| Ширина W, мм | 1230 |
| Присоединительный размер A, мм | 336 |
| Присоединительный размер B, мм | 364 |
| Присоединение всасывания и нагнетания | 100 NB |
| Масса без акустического кожуха, кг | 343 |
| Масса с акустическим кожухом, кг | 693 |
Масса указана без электродвигателя. Габариты относятся к комплектной установке на раме в акустическом кожухе — источник: страница «Габаритные размеры» каталога TSRv 2026.
Габариты роторного блока
| Параметр | Значение |
|---|---|
| A, мм | 540 |
| B, мм | 98,7 |
| C, мм | 247,5 |
| D (посадка вала), мм | 42k6 |
| E, мм | 107 |
| F, мм | 100 |
| K (крепление) | M16 x 8 |
| M (шпонка), мм | 12 x 8 |
| N, мм | 185 |
| R, мм | 370 |
| Масса блока, кг | 143 |
Источник: страница «Габаритные размеры» каталога TSRv 2026. Для типоразмеров, где размеры S и T в каталоге не приведены, они не указаны.
Исполнения воздуходувки TSRv70
Воздуходувка поставляется в трёх видах: роторный блок отдельно, установка на раме с приводом и установка в шумозащитном акустическом кожухе. Исполнение выбирают по условиям площадки и требованиям к уровню шума.
Разница в массе между исполнениями видна в таблице габаритов выше: например, для TSRv15 — 132 кг без кожуха и 274 кг с кожухом. Масса указана без электродвигателя.
Модельный ряд TSRv
Серия трёхлопастных роторных воздуходувок типа Рутс насчитывает восемь моделей. Диапазоны расхода приведены при давлении 100 и 1000 мбар.
| Модель | Расход при 100 мбар, м³/ч | Расход при 1000 мбар, м³/ч |
|---|---|---|
| TSRv15 | 40–265 | 20–169 |
| TSRv20 | 85–332 | 135–225 |
| TSRv25 | 97–455 | 87–326 |
| TSRv35 | 79–570 | 174–474 |
| TSRv50 | 134–830 | 14–710 |
| TSRv70 (эта страница) | 199–1150 | 148–1030 |
| TSRv150 | 829–2178 | 1247–1920 |
| TSRv180 | 885–2421 | 1350–2184 |
Подбор и поставка
Рабочую точку выбирают по расходу и давлению из таблиц каталога. Если параметры попадают между значениями, подбирают ближайший типоразмер с запасом — см. методику подбора воздуходувки. Полный модельный ряд — воздуходувки TSRv. Сервис и ремонт — обслуживание воздуходувок.
Документация для скачивания
Скачать каталог TSRv 2026 (PDF) — рабочие характеристики по всем моделям и давлениям, габариты, масса, комплектации.
Скачать руководство по эксплуатации и ремонту (PDF, 29 страниц) — установка, смазка, регламент технического обслуживания, порядок разборки и сборки, чертежи поперечных сечений с перечнями деталей по моделям TSRv15–TSRv520.
Остальные документы раздела — таблицы подбора аналогов Aerzen GM, запрос данных для подбора и партнёрское предложение — на странице роторные воздуходувки VMtec.
Рабочие характеристики по давлениям
Таблицы составлены по техническим таблицам VMtec. Для каждого давления нагнетания приведены точки рабочего диапазона с расходом, температурой нагнетания, частотой вращения роторов, потребляемой мощностью на валу, мощностью и типоразмером электродвигателя, а также уровнем шума без кожуха и в кожухе.
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 199 | 334 | 468 | 603 | 740 | 887 | 1010 | 1150 |
| Температура нагнетания TΔR, °C | 9 | 13 | 13 | 13 | 13 | 13 | 13 | 12 |
| Частота вращения роторов NB, об/мин | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| Мощность на валу BKW, кВт | 0.82 | 1.49 | 2.50 | 3.00 | 3.40 | 4.20 | 4.90 | 5.60 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 1.10 | 2.20 | 3.70 | 3.70 | 5.50 | 5.50 | 7.50 | 7.50 |
| Типоразмер двигателя | ||||||||
| Шум, дБ(А) | 79 | 67 | 81 | 68 | 83 | 69 | 85 | 70 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 187 | 323 | 458 | 593 | 730 | 877 | 999 | 1140 |
| Температура нагнетания TΔR, °C | 25 | 24 | 24 | 24 | 24 | 23 | 23 | 22 |
| Частота вращения роторов NB, об/мин | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| Мощность на валу BKW, кВт | 1.74 | 2.81 | 4.00 | 5.00 | 6.00 | 7.10 | 8.20 | 9.30 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 2.20 | 3.70 | 5.50 | 7.50 | 7.50 | 9.30 | 11.00 | 11.00 |
| Типоразмер двигателя | ||||||||
| Шум, дБ(А) | 87 | 71 | 89 | 72 | 91 | 73 | 93 | 75 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 176 | 312 | 447 | 582 | 720 | 866 | 989 | 1129 |
| Температура нагнетания TΔR, °C | 41 | 36 | 35 | 35 | 34 | 34 | 33 | 32 |
| Частота вращения роторов NB, об/мин | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| Мощность на валу BKW, кВт | 2.66 | 4.13 | 5.50 | 7.00 | 8.60 | 10.00 | 11.50 | 13.00 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 3.70 | 5.50 | 7.50 | 9.30 | 11.00 | 15.00 | 15.00 | 15.00 |
| Типоразмер двигателя | ||||||||
| Шум, дБ(А) | 86 | 74 | 88 | 75 | 90 | 76 | 92 | 77 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 164 | 301 | 437 | 572 | 707 | 846 | 982 | 1118 |
| Температура нагнетания TΔR, °C | 57 | 48 | 47 | 46 | 45 | 44 | 43 | 42 |
| Частота вращения роторов NB, об/мин | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| Мощность на валу BKW, кВт | 3.59 | 5.08 | 7.30 | 9.20 | 11.10 | 13.00 | 14.80 | 16.70 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 5.50 | 7.50 | 11.00 | 9.30 | 15.00 | 15.00 | 18.50 | 22.00 |
| Типоразмер двигателя | ||||||||
| Шум, дБ(А) | 94 | 78 | 96 | 79 | 98 | 80 | 100 | 82 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 289 | 424 | 562 | 676 | 835 | 971 | 1109 |
| Температура нагнетания TΔR, °C | 74 | 72 | 70 | 69 | 68 | 66 | 64 |
| Частота вращения роторов NB, об/мин | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| Мощность на валу BKW, кВт | 6.54 | 8.80 | 11.00 | 13.20 | 15.40 | 17.60 | 19.80 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 9.30 | 11.00 | 15.00 | 18.50 | 18.50 | 22.00 | 30.00 |
| Типоразмер двигателя | |||||||
| Шум, дБ(А) | 90 | 77 | 92 | 78 | 94 | 79 | 96 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 277 | 411 | 551 | 686 | 826 | 962 | 1100 |
| Температура нагнетания TΔR, °C | 101 | 97 | 94 | 93 | 91 | 89 | 86 |
| Частота вращения роторов NB, об/мин | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| Мощность на валу BKW, кВт | 7.62 | 10.10 | 12.80 | 15.30 | 17.90 | 20.40 | 23.00 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 9.30 | 15.00 | 15.00 | 18.50 | 22.00 | 30.00 | 30.00 |
| Типоразмер двигателя | |||||||
| Шум, дБ(А) | 80 | 98 | 81 | 100 | 82 | 102 | 84 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 404 | 542 | 681 | 822 | 958 | 1096 |
| Температура нагнетания TΔR, °C | 107 | 105 | 103 | 102 | 100 | 98 |
| Частота вращения роторов NB, об/мин | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| Мощность на валу BKW, кВт | 11.60 | 14.80 | 18.00 | 21.20 | 24.20 | 27.40 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 15.00 | 18.50 | 22.00 | 30.00 | 30.00 | 37.00 |
| Типоразмер двигателя | ||||||
| Шум, дБ(А) | 94 | 80 | 96 | 81 | 98 | 82 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 393 | 534 | 674 | 813 | 954 | 1094 |
| Температура нагнетания TΔR, °C | 118 | 116 | 114 | 112 | 111 | 110 |
| Частота вращения роторов NB, об/мин | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| Мощность на валу BKW, кВт | 13.40 | 17.10 | 20.80 | 24.50 | 28.40 | 32.00 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 18.50 | 22.00 | 30.00 | 30.00 | 37.00 | 37.00 |
| Типоразмер двигателя | ||||||
| Шум, дБ(А) | 100 | 83 | 102 | 83 | 104 | 85 |
| Параметр | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Расход Q, м³/ч | 528 | 664 | 796 | 931 | 1065 |
| Температура нагнетания TΔR, °C | 132 | 129 | 128 | 127 | 126 |
| Частота вращения роторов NB, об/мин | 2500 | 3000 | 3500 | 4000 | 4500 |
| Мощность на валу BKW, кВт | 19.00 | 23.20 | 27.50 | 31.80 | 36.10 |
| Частота вращения двигателя NM, об/мин | 1480 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 22.00 | 30.00 | 37.00 | 37.00 | 45.00 |
| Типоразмер двигателя | |||||
| Шум, дБ(А) | 98 | 83 | 100 | 84 | 102 |
| Параметр | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Расход Q, м³/ч | 468 | 603 | 749 | 884 | 1030 |
| Температура нагнетания TΔR, °C | 148 | 146 | 144 | 142 | 141 |
| Частота вращения роторов NB, об/мин | 2500 | 3000 | 3500 | 4000 | 4500 |
| Мощность на валу BKW, кВт | 22.00 | 25.90 | 31.80 | 36.00 | 41.00 |
| Частота вращения двигателя NM, об/мин | 1480 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 30.00 | 30.00 | 37.00 | 45.00 | 55.00 |
| Типоразмер двигателя | |||||
| Шум, дБ(А) | 85 | 104 | 85 | 106 | 85 |
Источник: технические таблицы VMtec серии Tri Lobe Blower. Пустая ячейка означает, что точка в таблице производителя отсутствует. Уровень шума приведён по двум строкам: W.O.H. — без акустического кожуха, W.H. — в кожухе. Значения со знаком «<» означают, что уровень шума ниже указанного порога.
