Воздуходувка VMtec TSRv150
Воздуходувка VMtec TSRv150 — трёхлопастная роторная воздуходувка типа Рутс. Модель работает в диапазоне расхода 829–2178 м³/ч при давлении 100 мбар. Ниже — рабочие характеристики по каталогу TSRv 2026, габариты, масса и фотографии исполнений.
Краткие характеристики
| Параметр | Значение |
|---|---|
| Расход при 100 мбар | 829–2178 м³/ч |
| Расход при 500 мбар | 702–2054 м³/ч |
| Расход при 1000 мбар | 1247–1920 м³/ч |
| Масса без акустического кожуха | 532 кг |
| Масса с акустическим кожухом | 1232 кг |
| Присоединение всасывания и нагнетания | 150 NB |
Значения расхода приведены по таблице модельного ряда серии TSRv. Полные рабочие характеристики по каждому давлению — в таблицах каталога выше. Масса указана без электродвигателя.
Рабочие характеристики по каталогу

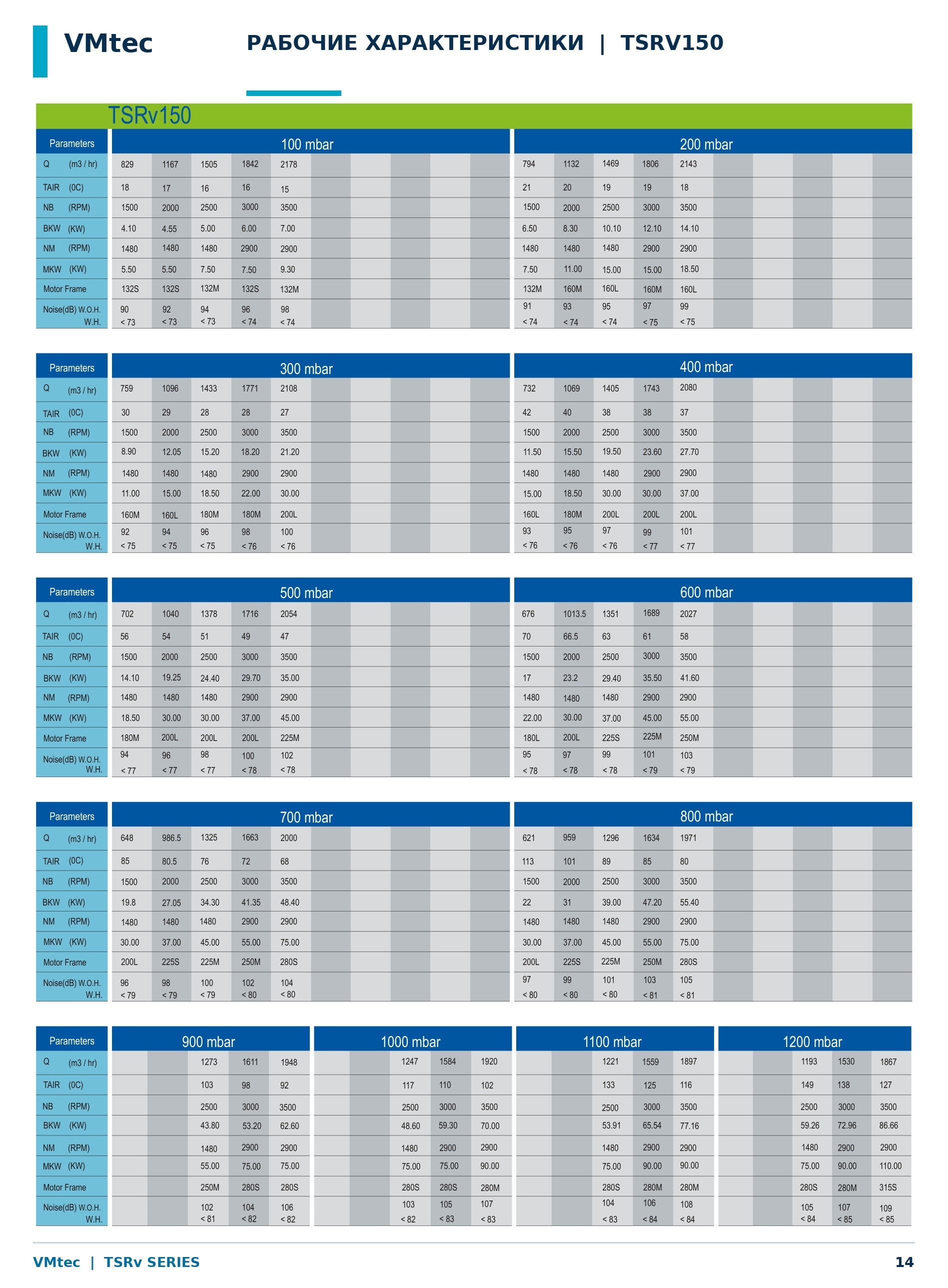

Ниже приведена страница каталога TSRv 2026 с таблицами рабочих характеристик модели TSRv150. Таблицы даны по каждому давлению нагнетания — от 100 до 1000 мбар — с расходом, температурой нагнетания, частотой вращения роторов, потребляемой мощностью на валу, мощностью и типоразмером электродвигателя, а также уровнем шума без кожуха и в кожухе.
Скачать каталог TSRv 2026 полностью (PDF, 19 страниц)
Габариты и масса установки
| Параметр | Значение |
|---|---|
| Высота H, мм | 1703 |
| Глубина D, мм | 1710 |
| Ширина W, мм | 1403 |
| Присоединительный размер A, мм | 292 |
| Присоединительный размер B, мм | 353 |
| Присоединение всасывания и нагнетания | 150 NB |
| Масса без акустического кожуха, кг | 532 |
| Масса с акустическим кожухом, кг | 1232 |
Масса указана без электродвигателя. Габариты относятся к комплектной установке на раме в акустическом кожухе — источник: страница «Габаритные размеры» каталога TSRv 2026.
Габариты роторного блока
| Параметр | Значение |
|---|---|
| A, мм | 749 |
| B, мм | 85,5 |
| C, мм | 344,5 |
| D (посадка вала), мм | 42k6 |
| E, мм | 135 |
| F, мм | 100 |
| K (крепление) | M16 x 4 |
| M (шпонка), мм | 12 x 8 |
| N, мм | 322 |
| R, мм | 161 |
| Масса блока, кг | 247 |
Источник: страница «Габаритные размеры» каталога TSRv 2026. Для типоразмеров, где размеры S и T в каталоге не приведены, они не указаны.
Исполнения воздуходувки TSRv150
Воздуходувка поставляется в трёх видах: роторный блок отдельно, установка на раме с приводом и установка в шумозащитном акустическом кожухе. Исполнение выбирают по условиям площадки и требованиям к уровню шума.
Разница в массе между исполнениями видна в таблице габаритов выше: например, для TSRv15 — 132 кг без кожуха и 274 кг с кожухом. Масса указана без электродвигателя.
Модельный ряд TSRv
Серия трёхлопастных роторных воздуходувок типа Рутс насчитывает восемь моделей. Диапазоны расхода приведены при давлении 100 и 1000 мбар.
| Модель | Расход при 100 мбар, м³/ч | Расход при 1000 мбар, м³/ч |
|---|---|---|
| TSRv15 | 40–265 | 20–169 |
| TSRv20 | 85–332 | 135–225 |
| TSRv25 | 97–455 | 87–326 |
| TSRv35 | 79–570 | 174–474 |
| TSRv50 | 134–830 | 14–710 |
| TSRv70 | 199–1150 | 148–1030 |
| TSRv150 (эта страница) | 829–2178 | 1247–1920 |
| TSRv180 | 885–2421 | 1350–2184 |
Подбор и поставка
Рабочую точку выбирают по расходу и давлению из таблиц каталога. Если параметры попадают между значениями, подбирают ближайший типоразмер с запасом — см. методику подбора воздуходувки. Полный модельный ряд — воздуходувки TSRv. Сервис и ремонт — обслуживание воздуходувок.
Документация для скачивания
Скачать каталог TSRv 2026 (PDF) — рабочие характеристики по всем моделям и давлениям, габариты, масса, комплектации.
Скачать руководство по эксплуатации и ремонту (PDF, 29 страниц) — установка, смазка, регламент технического обслуживания, порядок разборки и сборки, чертежи поперечных сечений с перечнями деталей по моделям TSRv15–TSRv520.
Остальные документы раздела — таблицы подбора аналогов Aerzen GM, запрос данных для подбора и партнёрское предложение — на странице роторные воздуходувки VMtec.
Рабочие характеристики по давлениям
Таблицы составлены по техническим таблицам VMtec. Для каждого давления нагнетания приведены точки рабочего диапазона с расходом, температурой нагнетания, частотой вращения роторов, потребляемой мощностью на валу, мощностью и типоразмером электродвигателя, а также уровнем шума без кожуха и в кожухе.
| Параметр | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Расход Q, м³/ч | 829 | 1167 | 1505 | 1842 | 2178 |
| Температура нагнетания TΔR, °C | 18 | 17 | 16 | 16 | 15 |
| Частота вращения роторов NB, об/мин | 1500 | 2000 | 2500 | 3000 | 3500 |
| Мощность на валу BKW, кВт | 4.10 | 4.55 | 5.00 | 6.00 | 7.00 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 5.50 | 5.50 | 7.50 | 7.50 | 9.30 |
| Типоразмер двигателя | |||||
| Шум, дБ(А) | 90 | 73 | 92 | 73 | 94 |
| Параметр | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Расход Q, м³/ч | 794 | 1132 | 1469 | 1806 | 2143 |
| Температура нагнетания TΔR, °C | 21 | 20 | 19 | 19 | 18 |
| Частота вращения роторов NB, об/мин | 1500 | 2000 | 2500 | 3000 | 3500 |
| Мощность на валу BKW, кВт | 6.50 | 8.30 | 10.10 | 12.10 | 14.10 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 7.50 | 11.00 | 15.00 | 15.00 | 18.50 |
| Типоразмер двигателя | |||||
| Шум, дБ(А) | 73 | 96 | 74 | 98 | 74 |
| Параметр | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Расход Q, м³/ч | 702 | 1040 | 1378 | 1716 | 2054 |
| Температура нагнетания TΔR, °C | 56 | 54 | 51 | 49 | 47 |
| Частота вращения роторов NB, об/мин | 1500 | 2000 | 2500 | 3000 | 3500 |
| Мощность на валу BKW, кВт | 14.10 | 19.25 | 24.40 | 29.70 | 35.00 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 18.50 | 30.00 | 30.00 | 37.00 | 45.00 |
| Типоразмер двигателя | |||||
| Шум, дБ(А) | 94 | 77 | 96 | 77 | 98 |
| Параметр | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Расход Q, м³/ч | 676 | 1013.5 | 1351 | 1689 | 2027 |
| Температура нагнетания TΔR, °C | 70 | 66.5 | 63 | 61 | 58 |
| Частота вращения роторов NB, об/мин | 1500 | 2000 | 2500 | 3000 | 3500 |
| Мощность на валу BKW, кВт | 17 | 23.2 | 29.40 | 35.50 | 41.60 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 22.00 | 30.00 | 37.00 | 45.00 | 55.00 |
| Типоразмер двигателя | |||||
| Шум, дБ(А) | 77 | 100 | 78 | 102 | 78 |
| Параметр | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Расход Q, м³/ч | 648 | 986.5 | 1325 | 1663 | 2000 |
| Температура нагнетания TΔR, °C | 85 | 80.5 | 76 | 72 | 68 |
| Частота вращения роторов NB, об/мин | 1500 | 2000 | 2500 | 3000 | 3500 |
| Мощность на валу BKW, кВт | 19.8 | 27.05 | 34.30 | 41.35 | 48.40 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 30.00 | 37.00 | 45.00 | 55.00 | 75.00 |
| Типоразмер двигателя | |||||
| Шум, дБ(А) | 96 | 79 | 98 | 79 | 100 |
| Параметр | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Расход Q, м³/ч | 621 | 959 | 1296 | 1634 | 1971 |
| Температура нагнетания TΔR, °C | 113 | 101 | 89 | 85 | 80 |
| Частота вращения роторов NB, об/мин | 1500 | 2000 | 2500 | 3000 | 3500 |
| Мощность на валу BKW, кВт | 22 | 31 | 39.00 | 47.20 | 55.40 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 30.00 | 37.00 | 45.00 | 55.00 | 75.00 |
| Типоразмер двигателя | |||||
| Шум, дБ(А) | 79 | 102 | 80 | 104 | 80 |
| Параметр | 1 | 2 | 3 |
|---|---|---|---|
| Расход Q, м³/ч | 1273 | 1611 | 1948 |
| Температура нагнетания TΔR, °C | 103 | 98 | 92 |
| Частота вращения роторов NB, об/мин | 2500 | 3000 | 3500 |
| Мощность на валу BKW, кВт | 43.80 | 53.20 | 62.60 |
| Частота вращения двигателя NM, об/мин | 1480 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 55.00 | 75.00 | 75.00 |
| Типоразмер двигателя | |||
| Шум, дБ(А) | 102 | 81 | 104 |
| Параметр | 1 | 2 | 3 |
|---|---|---|---|
| Расход Q, м³/ч | 1247 | 1584 | 1920 |
| Температура нагнетания TΔR, °C | 117 | 110 | 102 |
| Частота вращения роторов NB, об/мин | 2500 | 3000 | 3500 |
| Мощность на валу BKW, кВт | 48.60 | 59.30 | 70.00 |
| Частота вращения двигателя NM, об/мин | 1480 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 75.00 | 75.00 | 90.00 |
| Типоразмер двигателя | |||
| Шум, дБ(А) | 82 | 106 | 82 |
Источник: технические таблицы VMtec серии Tri Lobe Blower. Пустая ячейка означает, что точка в таблице производителя отсутствует. Уровень шума приведён по двум строкам: W.O.H. — без акустического кожуха, W.H. — в кожухе. Значения со знаком «<» означают, что уровень шума ниже указанного порога.
