Воздуходувка VMtec TSRv50
Воздуходувка VMtec TSRv50 — трёхлопастная роторная воздуходувка типа Рутс. Модель работает в диапазоне расхода 134–830 м³/ч при давлении 100 мбар. Ниже — рабочие характеристики по каталогу TSRv 2026, габариты, масса и фотографии исполнений.
Краткие характеристики
| Параметр | Значение |
|---|---|
| Расход при 100 мбар | 134–830 м³/ч |
| Расход при 500 мбар | 55–755 м³/ч |
| Расход при 1000 мбар | 14–710 м³/ч |
| Масса без акустического кожуха | 332 кг |
| Масса с акустическим кожухом | 682 кг |
| Присоединение всасывания и нагнетания | 100 NB |
Значения расхода приведены по таблице модельного ряда серии TSRv. Полные рабочие характеристики по каждому давлению — в таблицах каталога выше. Масса указана без электродвигателя.
Рабочие характеристики по каталогу

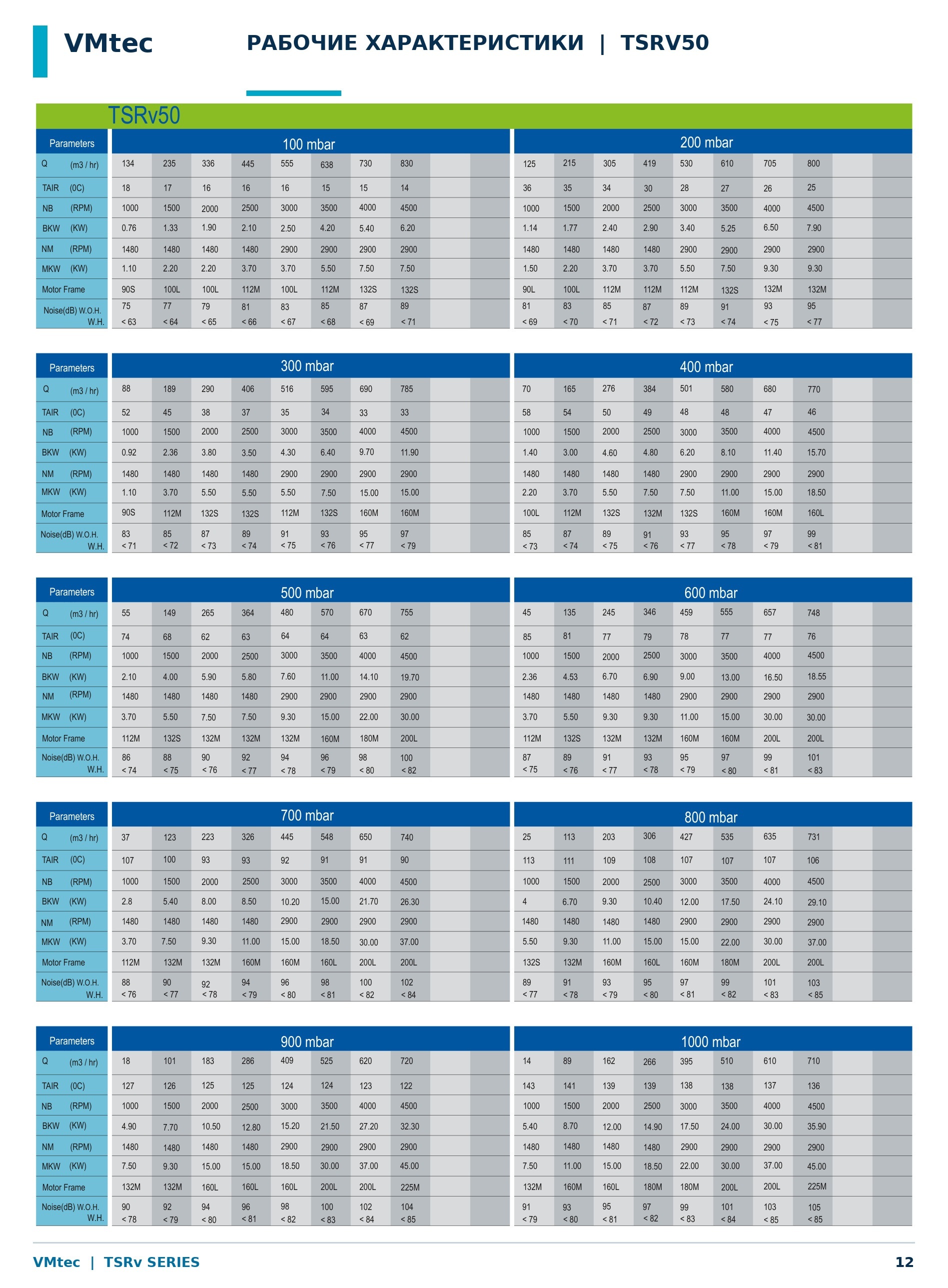

Ниже приведена страница каталога TSRv 2026 с таблицами рабочих характеристик модели TSRv50. Таблицы даны по каждому давлению нагнетания — от 100 до 1000 мбар — с расходом, температурой нагнетания, частотой вращения роторов, потребляемой мощностью на валу, мощностью и типоразмером электродвигателя, а также уровнем шума без кожуха и в кожухе.
Скачать каталог TSRv 2026 полностью (PDF, 19 страниц)
Габариты и масса установки
| Параметр | Значение |
|---|---|
| Высота H, мм | 1525 |
| Глубина D, мм | 1292 |
| Ширина W, мм | 1230 |
| Присоединительный размер A, мм | 336 |
| Присоединительный размер B, мм | 364 |
| Присоединение всасывания и нагнетания | 100 NB |
| Масса без акустического кожуха, кг | 332 |
| Масса с акустическим кожухом, кг | 682 |
Масса указана без электродвигателя. Габариты относятся к комплектной установке на раме в акустическом кожухе — источник: страница «Габаритные размеры» каталога TSRv 2026.
Габариты роторного блока
| Параметр | Значение |
|---|---|
| A, мм | 480,5 |
| B, мм | 98,7 |
| C, мм | 216,5 |
| D (посадка вала), мм | 42k6 |
| E, мм | 107 |
| F, мм | 100 |
| K (крепление) | M16 x 8 |
| M (шпонка), мм | 12 x 8 |
| N, мм | 185 |
| R, мм | 370 |
| Масса блока, кг | 132 |
Источник: страница «Габаритные размеры» каталога TSRv 2026. Для типоразмеров, где размеры S и T в каталоге не приведены, они не указаны.
Исполнения воздуходувки TSRv50
Воздуходувка поставляется в трёх видах: роторный блок отдельно, установка на раме с приводом и установка в шумозащитном акустическом кожухе. Исполнение выбирают по условиям площадки и требованиям к уровню шума.
Разница в массе между исполнениями видна в таблице габаритов выше: например, для TSRv15 — 132 кг без кожуха и 274 кг с кожухом. Масса указана без электродвигателя.
Модельный ряд TSRv
Серия трёхлопастных роторных воздуходувок типа Рутс насчитывает восемь моделей. Диапазоны расхода приведены при давлении 100 и 1000 мбар.
| Модель | Расход при 100 мбар, м³/ч | Расход при 1000 мбар, м³/ч |
|---|---|---|
| TSRv15 | 40–265 | 20–169 |
| TSRv20 | 85–332 | 135–225 |
| TSRv25 | 97–455 | 87–326 |
| TSRv35 | 79–570 | 174–474 |
| TSRv50 (эта страница) | 134–830 | 14–710 |
| TSRv70 | 199–1150 | 148–1030 |
| TSRv150 | 829–2178 | 1247–1920 |
| TSRv180 | 885–2421 | 1350–2184 |
Подбор и поставка
Рабочую точку выбирают по расходу и давлению из таблиц каталога. Если параметры попадают между значениями, подбирают ближайший типоразмер с запасом — см. методику подбора воздуходувки. Полный модельный ряд — воздуходувки TSRv. Сервис и ремонт — обслуживание воздуходувок.
Документация для скачивания
Скачать каталог TSRv 2026 (PDF) — рабочие характеристики по всем моделям и давлениям, габариты, масса, комплектации.
Скачать руководство по эксплуатации и ремонту (PDF, 29 страниц) — установка, смазка, регламент технического обслуживания, порядок разборки и сборки, чертежи поперечных сечений с перечнями деталей по моделям TSRv15–TSRv520.
Остальные документы раздела — таблицы подбора аналогов Aerzen GM, запрос данных для подбора и партнёрское предложение — на странице роторные воздуходувки VMtec.
Рабочие характеристики по давлениям
Таблицы составлены по техническим таблицам VMtec. Для каждого давления нагнетания приведены точки рабочего диапазона с расходом, температурой нагнетания, частотой вращения роторов, потребляемой мощностью на валу, мощностью и типоразмером электродвигателя, а также уровнем шума без кожуха и в кожухе.
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 134 | 235 | 336 | 445 | 555 | 638 | 730 | 830 |
| Температура нагнетания TΔR, °C | 18 | 17 | 16 | 16 | 16 | 15 | 15 | 14 |
| Частота вращения роторов NB, об/мин | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| Мощность на валу BKW, кВт | 0.76 | 1.33 | 1.90 | 2.10 | 2.50 | 4.20 | 5.40 | 6.20 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 1.10 | 2.20 | 2.20 | 3.70 | 3.70 | 5.50 | 7.50 | 7.50 |
| Типоразмер двигателя | ||||||||
| Шум, дБ(А) | 75 | 63 | 77 | 64 | 79 | 65 | 81 | 66 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 125 | 215 | 305 | 419 | 530 | 610 | 705 | 800 |
| Температура нагнетания TΔR, °C | 36 | 35 | 34 | 30 | 28 | 27 | 26 | 25 |
| Частота вращения роторов NB, об/мин | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| Мощность на валу BKW, кВт | 1.14 | 1.77 | 2.40 | 2.90 | 3.40 | 5.25 | 6.50 | 7.90 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 1.50 | 2.20 | 3.70 | 3.70 | 5.50 | 7.50 | 9.30 | 9.30 |
| Типоразмер двигателя | ||||||||
| Шум, дБ(А) | 83 | 67 | 85 | 68 | 87 | 69 | 89 | 71 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 88 | 189 | 290 | 406 | 516 | 595 | 690 | 785 |
| Температура нагнетания TΔR, °C | 52 | 45 | 38 | 37 | 35 | 34 | 33 | 33 |
| Частота вращения роторов NB, об/мин | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| Мощность на валу BKW, кВт | 0.92 | 2.36 | 3.80 | 3.50 | 4.30 | 6.40 | 9.70 | 11.90 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 1.10 | 3.70 | 5.50 | 5.50 | 5.50 | 7.50 | 15.00 | 15.00 |
| Типоразмер двигателя | ||||||||
| Шум, дБ(А) | 83 | 71 | 85 | 72 | 87 | 73 | 89 | 74 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 70 | 165 | 276 | 384 | 501 | 580 | 680 | 770 |
| Температура нагнетания TΔR, °C | 58 | 54 | 50 | 49 | 48 | 48 | 47 | 46 |
| Частота вращения роторов NB, об/мин | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| Мощность на валу BKW, кВт | 1.40 | 3.00 | 4.60 | 4.80 | 6.20 | 8.10 | 11.40 | 15.70 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 2.20 | 3.70 | 5.50 | 7.50 | 7.50 | 11.00 | 15.00 | 18.50 |
| Типоразмер двигателя | ||||||||
| Шум, дБ(А) | 91 | 75 | 93 | 76 | 95 | 77 | 97 | 79 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 55 | 149 | 265 | 364 | 480 | 570 | 670 | 755 |
| Температура нагнетания TΔR, °C | 74 | 68 | 62 | 63 | 64 | 64 | 63 | 62 |
| Частота вращения роторов NB, об/мин | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| Мощность на валу BKW, кВт | 2.10 | 4.00 | 5.90 | 5.80 | 7.60 | 11.00 | 14.10 | 19.70 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 3.70 | 5.50 | 7.50 | 7.50 | 9.30 | 15.00 | 22.00 | 30.00 |
| Типоразмер двигателя | ||||||||
| Шум, дБ(А) | 86 | 74 | 88 | 75 | 90 | 76 | 92 | 77 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 45 | 135 | 245 | 346 | 459 | 555 | 657 | 748 |
| Температура нагнетания TΔR, °C | 85 | 81 | 77 | 79 | 78 | 77 | 77 | 76 |
| Частота вращения роторов NB, об/мин | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| Мощность на валу BKW, кВт | 2.36 | 4.53 | 6.70 | 6.90 | 9.00 | 13.00 | 16.50 | 18.55 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 3.70 | 5.50 | 9.30 | 9.30 | 11.00 | 15.00 | 30.00 | 30.00 |
| Типоразмер двигателя | ||||||||
| Шум, дБ(А) | 94 | 78 | 96 | 79 | 98 | 80 | 100 | 82 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 37 | 123 | 223 | 326 | 445 | 548 | 650 | 740 |
| Температура нагнетания TΔR, °C | 107 | 100 | 93 | 93 | 92 | 91 | 91 | 90 |
| Частота вращения роторов NB, об/мин | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| Мощность на валу BKW, кВт | 2.8 | 5.40 | 8.00 | 8.50 | 10.20 | 15.00 | 21.70 | 26.30 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 3.70 | 7.50 | 9.30 | 11.00 | 15.00 | 18.50 | 30.00 | 37.00 |
| Типоразмер двигателя | ||||||||
| Шум, дБ(А) | 88 | 76 | 90 | 77 | 92 | 78 | 94 | 79 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 25 | 113 | 203 | 306 | 427 | 535 | 635 | 731 |
| Температура нагнетания TΔR, °C | 113 | 111 | 109 | 108 | 107 | 107 | 107 | 106 |
| Частота вращения роторов NB, об/мин | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| Мощность на валу BKW, кВт | 4 | 6.70 | 9.30 | 10.40 | 12.00 | 17.50 | 24.10 | 29.10 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 5.50 | 9.30 | 11.00 | 15.00 | 15.00 | 22.00 | 30.00 | 37.00 |
| Типоразмер двигателя | ||||||||
| Шум, дБ(А) | 96 | 80 | 98 | 81 | 100 | 82 | 102 | 84 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 18 | 101 | 183 | 286 | 409 | 525 | 620 | 720 |
| Температура нагнетания TΔR, °C | 127 | 126 | 125 | 125 | 124 | 124 | 123 | 122 |
| Частота вращения роторов NB, об/мин | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| Мощность на валу BKW, кВт | 4.90 | 7.70 | 10.50 | 12.80 | 15.20 | 21.50 | 27.20 | 32.30 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 7.50 | 9.30 | 15.00 | 15.00 | 18.50 | 30.00 | 37.00 | 45.00 |
| Типоразмер двигателя | ||||||||
| Шум, дБ(А) | 90 | 78 | 92 | 79 | 94 | 80 | 96 | 81 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 14 | 89 | 162 | 266 | 395 | 510 | 610 | 710 |
| Температура нагнетания TΔR, °C | 143 | 141 | 139 | 139 | 138 | 138 | 137 | 136 |
| Частота вращения роторов NB, об/мин | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| Мощность на валу BKW, кВт | 5.40 | 8.70 | 12.00 | 14.90 | 17.50 | 24.00 | 30.00 | 35.90 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 7.50 | 11.00 | 15.00 | 18.50 | 22.00 | 30.00 | 37.00 | 45.00 |
| Типоразмер двигателя | ||||||||
| Шум, дБ(А) | 98 | 82 | 100 | 83 | 102 | 84 | 104 | 85 |
Источник: технические таблицы VMtec серии Tri Lobe Blower. Пустая ячейка означает, что точка в таблице производителя отсутствует. Уровень шума приведён по двум строкам: W.O.H. — без акустического кожуха, W.H. — в кожухе. Значения со знаком «<» означают, что уровень шума ниже указанного порога.
