Воздуходувка VMtec TSRv20
Воздуходувка VMtec TSRv20 — трёхлопастная роторная воздуходувка типа Рутс. Модель работает в диапазоне расхода 85–332 м³/ч при давлении 100 мбар. Ниже — рабочие характеристики по каталогу TSRv 2026, габариты, масса и фотографии исполнений.
Краткие характеристики
| Параметр | Значение |
|---|---|
| Расход при 100 мбар | 85–332 м³/ч |
| Расход при 500 мбар | 42–276 м³/ч |
| Расход при 1000 мбар | 135–225 м³/ч |
| Масса без акустического кожуха | 137 кг |
| Масса с акустическим кожухом | 279 кг |
| Присоединение всасывания и нагнетания | 65 NB |
Значения расхода приведены по таблице модельного ряда серии TSRv. Полные рабочие характеристики по каждому давлению — в таблицах каталога выше. Масса указана без электродвигателя.
Рабочие характеристики по каталогу

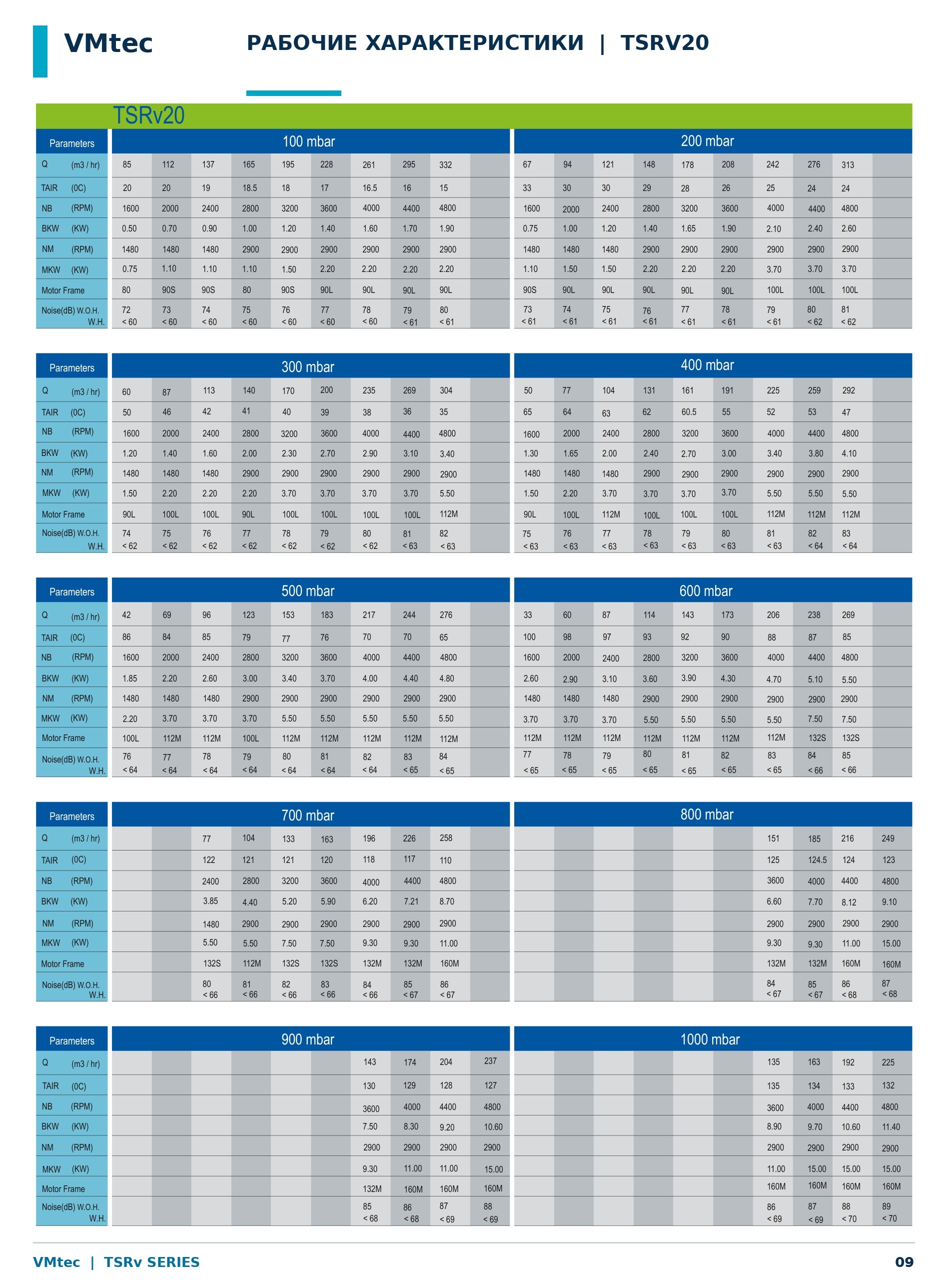

Ниже приведена страница каталога TSRv 2026 с таблицами рабочих характеристик модели TSRv20. Таблицы даны по каждому давлению нагнетания — от 100 до 1000 мбар — с расходом, температурой нагнетания, частотой вращения роторов, потребляемой мощностью на валу, мощностью и типоразмером электродвигателя, а также уровнем шума без кожуха и в кожухе.
Скачать каталог TSRv 2026 полностью (PDF, 19 страниц)
Габариты и масса установки
| Параметр | Значение |
|---|---|
| Высота H, мм | 1133 |
| Глубина D, мм | 904 |
| Ширина W, мм | 904 |
| Присоединительный размер A, мм | 237 |
| Присоединительный размер B, мм | 262 |
| Присоединение всасывания и нагнетания | 65 NB |
| Масса без акустического кожуха, кг | 137 |
| Масса с акустическим кожухом, кг | 279 |
Масса указана без электродвигателя. Габариты относятся к комплектной установке на раме в акустическом кожухе — источник: страница «Габаритные размеры» каталога TSRv 2026.
Габариты роторного блока
| Параметр | Значение |
|---|---|
| A, мм | 387 |
| B, мм | 55 |
| C, мм | 180 |
| D (посадка вала), мм | 28k6 |
| E, мм | 68 |
| F, мм | 65 |
| K (крепление) | M16 x 4 |
| M (шпонка), мм | 8 x 7 |
| N, мм | 117 |
| R, мм | 234 |
| Масса блока, кг | 62 |
Источник: страница «Габаритные размеры» каталога TSRv 2026. Для типоразмеров, где размеры S и T в каталоге не приведены, они не указаны.
Исполнения воздуходувки TSRv20
Воздуходувка поставляется в трёх видах: роторный блок отдельно, установка на раме с приводом и установка в шумозащитном акустическом кожухе. Исполнение выбирают по условиям площадки и требованиям к уровню шума.
Разница в массе между исполнениями видна в таблице габаритов выше: например, для TSRv15 — 132 кг без кожуха и 274 кг с кожухом. Масса указана без электродвигателя.
Модельный ряд TSRv
Серия трёхлопастных роторных воздуходувок типа Рутс насчитывает восемь моделей. Диапазоны расхода приведены при давлении 100 и 1000 мбар.
| Модель | Расход при 100 мбар, м³/ч | Расход при 1000 мбар, м³/ч |
|---|---|---|
| TSRv15 | 40–265 | 20–169 |
| TSRv20 (эта страница) | 85–332 | 135–225 |
| TSRv25 | 97–455 | 87–326 |
| TSRv35 | 79–570 | 174–474 |
| TSRv50 | 134–830 | 14–710 |
| TSRv70 | 199–1150 | 148–1030 |
| TSRv150 | 829–2178 | 1247–1920 |
| TSRv180 | 885–2421 | 1350–2184 |
Подбор и поставка
Рабочую точку выбирают по расходу и давлению из таблиц каталога. Если параметры попадают между значениями, подбирают ближайший типоразмер с запасом — см. методику подбора воздуходувки. Полный модельный ряд — воздуходувки TSRv. Сервис и ремонт — обслуживание воздуходувок.
Документация для скачивания
Скачать каталог TSRv 2026 (PDF) — рабочие характеристики по всем моделям и давлениям, габариты, масса, комплектации.
Скачать руководство по эксплуатации и ремонту (PDF, 29 страниц) — установка, смазка, регламент технического обслуживания, порядок разборки и сборки, чертежи поперечных сечений с перечнями деталей по моделям TSRv15–TSRv520.
Остальные документы раздела — таблицы подбора аналогов Aerzen GM, запрос данных для подбора и партнёрское предложение — на странице роторные воздуходувки VMtec.
Рабочие характеристики по давлениям
Таблицы составлены по техническим таблицам VMtec. Для каждого давления нагнетания приведены точки рабочего диапазона с расходом, температурой нагнетания, частотой вращения роторов, потребляемой мощностью на валу, мощностью и типоразмером электродвигателя, а также уровнем шума без кожуха и в кожухе.
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 85 | 112 | 137 | 165 | 195 | 228 | 261 | 295 | 332 |
| Температура нагнетания TΔR, °C | 20 | 20 | 19 | 18.5 | 18 | 17 | 16.5 | 16 | 15 |
| Частота вращения роторов NB, об/мин | 1600 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Мощность на валу BKW, кВт | 0.50 | 0.70 | 0.90 | 1.00 | 1.20 | 1.40 | 1.60 | 1.70 | 1.90 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 0.75 | 1.10 | 1.10 | 1.10 | 1.50 | 2.20 | 2.20 | 2.20 | 2.20 |
| Типоразмер двигателя | 80 | 80 | |||||||
| Шум, дБ(А) | 72 | 60 | 73 | 60 | 74 | 60 | 75 | 60 | 76 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 67 | 94 | 121 | 148 | 178 | 208 | 242 | 276 | 313 |
| Температура нагнетания TΔR, °C | 33 | 30 | 30 | 29 | 28 | 26 | 25 | 24 | 24 |
| Частота вращения роторов NB, об/мин | 1600 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Мощность на валу BKW, кВт | 0.75 | 1.00 | 1.20 | 1.40 | 1.65 | 1.90 | 2.10 | 2.40 | 2.60 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 1.10 | 1.50 | 1.50 | 2.20 | 2.20 | 2.20 | 3.70 | 3.70 | 3.70 |
| Типоразмер двигателя | |||||||||
| Шум, дБ(А) | 60 | 77 | 60 | 78 | 60 | 79 | 61 | 80 | 61 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 60 | 87 | 113 | 140 | 170 | 200 | 235 | 269 | 304 |
| Температура нагнетания TΔR, °C | 50 | 46 | 42 | 41 | 40 | 39 | 38 | 36 | 35 |
| Частота вращения роторов NB, об/мин | 1600 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Мощность на валу BKW, кВт | 1.20 | 1.40 | 1.60 | 2.00 | 2.30 | 2.70 | 2.90 | 3.10 | 3.40 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 1.50 | 2.20 | 2.20 | 2.20 | 3.70 | 3.70 | 3.70 | 3.70 | 5.50 |
| Типоразмер двигателя | |||||||||
| Шум, дБ(А) | 74 | 62 | 75 | 62 | 76 | 62 | 77 | 62 | 78 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 50 | 77 | 104 | 131 | 161 | 191 | 225 | 259 | 292 |
| Температура нагнетания TΔR, °C | 65 | 64 | 63 | 62 | 60.5 | 55 | 52 | 53 | 47 |
| Частота вращения роторов NB, об/мин | 1600 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Мощность на валу BKW, кВт | 1.30 | 1.65 | 2.00 | 2.40 | 2.70 | 3.00 | 3.40 | 3.80 | 4.10 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 1.50 | 2.20 | 3.70 | 3.70 | 3.70 | 3.70 | 5.50 | 5.50 | 5.50 |
| Типоразмер двигателя | |||||||||
| Шум, дБ(А) | 62 | 79 | 62 | 80 | 62 | 81 | 63 | 82 | 63 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 42 | 69 | 96 | 123 | 153 | 183 | 217 | 244 | 276 |
| Температура нагнетания TΔR, °C | 86 | 84 | 85 | 79 | 77 | 76 | 70 | 70 | 65 |
| Частота вращения роторов NB, об/мин | 1600 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Мощность на валу BKW, кВт | 1.85 | 2.20 | 2.60 | 3.00 | 3.40 | 3.70 | 4.00 | 4.40 | 4.80 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 2.20 | 3.70 | 3.70 | 3.70 | 5.50 | 5.50 | 5.50 | 5.50 | 5.50 |
| Типоразмер двигателя | |||||||||
| Шум, дБ(А) | 76 | 64 | 77 | 64 | 78 | 64 | 79 | 64 | 80 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 33 | 60 | 87 | 114 | 143 | 173 | 206 | 238 | 269 |
| Температура нагнетания TΔR, °C | 100 | 98 | 97 | 93 | 92 | 90 | 88 | 87 | 85 |
| Частота вращения роторов NB, об/мин | 1600 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Мощность на валу BKW, кВт | 2.60 | 2.90 | 3.10 | 3.60 | 3.90 | 4.30 | 4.70 | 5.10 | 5.50 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 3.70 | 3.70 | 3.70 | 5.50 | 5.50 | 5.50 | 5.50 | 7.50 | 7.50 |
| Типоразмер двигателя | |||||||||
| Шум, дБ(А) | 64 | 81 | 64 | 82 | 64 | 83 | 65 | 84 | 65 |
| Параметр | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Расход Q, м³/ч | 77 | 104 | 133 | 163 | 196 |
| Температура нагнетания TΔR, °C | 122 | 121 | 121 | 120 | 118 |
| Частота вращения роторов NB, об/мин | 2400 | 2800 | 3200 | 3600 | 4000 |
| Мощность на валу BKW, кВт | 3.85 | 4.40 | 5.20 | 5.90 | 6.20 |
| Частота вращения двигателя NM, об/мин | 1480 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 5.50 | 5.50 | 7.50 | 7.50 | 9.30 |
| Типоразмер двигателя | |||||
| Шум, дБ(А) | 80 | 66 | 81 | 66 | 82 |
| Параметр | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Расход Q, м³/ч | 226 | 258 | 151 | 185 | 216 |
| Температура нагнетания TΔR, °C | 117 | 110 | 125 | 124.5 | 124 |
| Частота вращения роторов NB, об/мин | 4400 | 4800 | 3600 | 4000 | 4400 |
| Мощность на валу BKW, кВт | 7.21 | 8.70 | 6.60 | 7.70 | 8.12 |
| Частота вращения двигателя NM, об/мин | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 9.30 | 11.00 | 9.30 | 9.30 | 11.00 |
| Типоразмер двигателя | |||||
| Шум, дБ(А) | 66 | 83 | 66 | 84 | 66 |
| Параметр | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| Расход Q, м³/ч | 143 | 174 | 204 | 237 |
| Температура нагнетания TΔR, °C | 130 | 129 | 128 | 127 |
| Частота вращения роторов NB, об/мин | 3600 | 4000 | 4400 | 4800 |
| Мощность на валу BKW, кВт | 7.50 | 8.30 | 9.20 | 10.60 |
| Частота вращения двигателя NM, об/мин | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 9.30 | 11.00 | 11.00 | 15.00 |
| Типоразмер двигателя | ||||
| Шум, дБ(А) | 85 | 68 | 86 | 68 |
| Параметр | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| Расход Q, м³/ч | 135 | 163 | 192 | 225 |
| Температура нагнетания TΔR, °C | 135 | 134 | 133 | 132 |
| Частота вращения роторов NB, об/мин | 3600 | 4000 | 4400 | 4800 |
| Мощность на валу BKW, кВт | 8.90 | 9.70 | 10.60 | 11.40 |
| Частота вращения двигателя NM, об/мин | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 11.00 | 15.00 | 15.00 | 15.00 |
| Типоразмер двигателя | ||||
| Шум, дБ(А) | 87 | 69 | 88 | 69 |
Источник: технические таблицы VMtec серии Tri Lobe Blower. Пустая ячейка означает, что точка в таблице производителя отсутствует. Уровень шума приведён по двум строкам: W.O.H. — без акустического кожуха, W.H. — в кожухе. Значения со знаком «<» означают, что уровень шума ниже указанного порога.
