Воздуходувка VMtec TSRv15

Воздуходувка VMtec TSRv15 — трёхлопастная роторная воздуходувка типа Рутс. Модель работает в диапазоне расхода 40–265 м³/ч при давлении 100 мбар. Ниже — рабочие характеристики по каталогу TSRv 2026, габариты, масса и фотографии исполнений.

Краткие характеристики

Параметр	Значение
Расход при 100 мбар	40–265 м³/ч
Расход при 500 мбар	45–220 м³/ч
Расход при 1000 мбар	20–169 м³/ч
Масса без акустического кожуха	132 кг
Масса с акустическим кожухом	274 кг
Присоединение всасывания и нагнетания	65 NB

Значения расхода приведены по таблице модельного ряда серии TSRv. Полные рабочие характеристики по каждому давлению — в таблицах каталога выше. Масса указана без электродвигателя.

Рабочие характеристики по каталогу

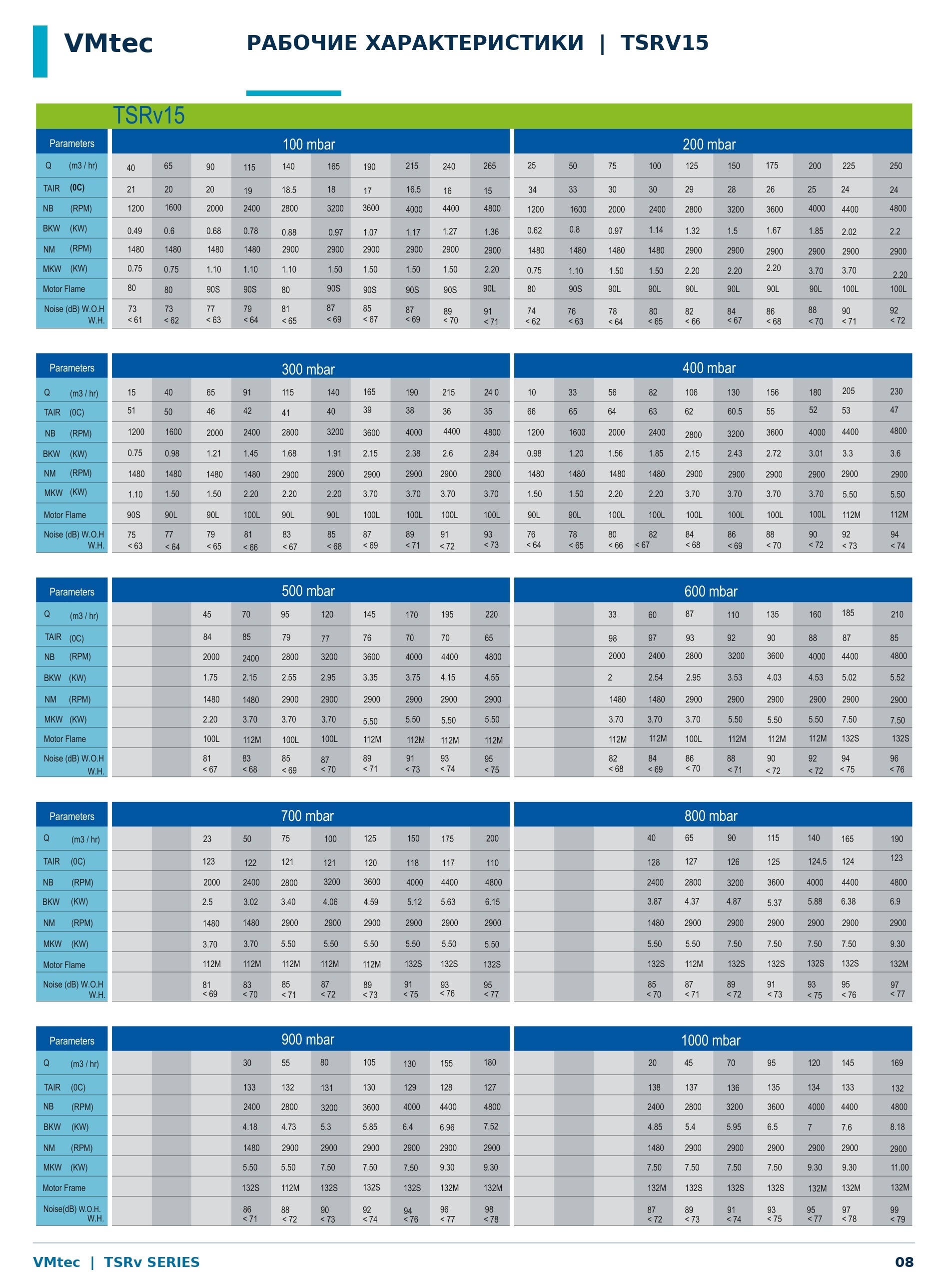

Ниже приведена страница каталога TSRv 2026 с таблицами рабочих характеристик модели TSRv15. Таблицы даны по каждому давлению нагнетания — от 100 до 1000 мбар — с расходом, температурой нагнетания, частотой вращения роторов, потребляемой мощностью на валу, мощностью и типоразмером электродвигателя, а также уровнем шума без кожуха и в кожухе.

Рабочие характеристики воздуходувки VMtec TSRv15 по каталогу TSRv 2026: расход и мощность при давлении от 100 до 1000 мбар — Рабочие характеристики TSRv15 — страница каталога TSRv 2026. Нажмите на изображение, чтобы открыть в полном размере.

Скачать каталог TSRv 2026 полностью (PDF, 19 страниц)

Габариты и масса установки

Параметр	Значение
Высота H, мм	1133
Глубина D, мм	904
Ширина W, мм	904
Присоединительный размер A, мм	237
Присоединительный размер B, мм	262
Присоединение всасывания и нагнетания	65 NB
Масса без акустического кожуха, кг	132
Масса с акустическим кожухом, кг	274

Масса указана без электродвигателя. Габариты относятся к комплектной установке на раме в акустическом кожухе — источник: страница «Габаритные размеры» каталога TSRv 2026.

Габариты роторного блока

Параметр	Значение
A, мм	352
B, мм	55
C, мм	163
D (посадка вала), мм	28k6
E, мм	68
F, мм	65
K (крепление)	M16 x 4
M (шпонка), мм	8 x 7
N, мм	117
R, мм	234
Масса блока, кг	57

Источник: страница «Габаритные размеры» каталога TSRv 2026. Для типоразмеров, где размеры S и T в каталоге не приведены, они не указаны.

Исполнения воздуходувки TSRv15

Воздуходувка поставляется в трёх видах: роторный блок отдельно, установка на раме с приводом и установка в шумозащитном акустическом кожухе. Исполнение выбирают по условиям площадки и требованиям к уровню шума.

Роторный блок воздуходувки VMtec TSRv — трёхлопастные роторы в чугунном корпусе — Роторный блок — без рамы и привода, для замены на существующей установке

Воздуходувка VMtec TSRv на раме: блок, электродвигатель, ремённая передача — Установка на раме — блок с электродвигателем, ремённой передачей, ограждением, глушителем, манометром, обратным и предохранительным клапаном

Воздуходувка VMtec TSRv в шумозащитном акустическом кожухе — Установка в акустическом кожухе — уровень шума снижается, масса увеличивается примерно вдвое

Разница в массе между исполнениями видна в таблице габаритов выше: например, для TSRv15 — 132 кг без кожуха и 274 кг с кожухом. Масса указана без электродвигателя.

Модельный ряд TSRv

Серия трёхлопастных роторных воздуходувок типа Рутс насчитывает восемь моделей. Диапазоны расхода приведены при давлении 100 и 1000 мбар.

Модели серии TSRv: диапазоны расхода
Модель	Расход при 100 мбар, м³/ч	Расход при 1000 мбар, м³/ч
TSRv15 (эта страница)	40–265	20–169
TSRv20	85–332	135–225
TSRv25	97–455	87–326
TSRv35	79–570	174–474
TSRv50	134–830	14–710
TSRv70	199–1150	148–1030
TSRv150	829–2178	1247–1920
TSRv180	885–2421	1350–2184

Подбор и поставка

Рабочую точку выбирают по расходу и давлению из таблиц каталога. Если параметры попадают между значениями, подбирают ближайший типоразмер с запасом — см. методику подбора воздуходувки. Полный модельный ряд — воздуходувки TSRv. Сервис и ремонт — обслуживание воздуходувок.

Документация для скачивания

Скачать каталог TSRv 2026 (PDF) — рабочие характеристики по всем моделям и давлениям, габариты, масса, комплектации.

Скачать руководство по эксплуатации и ремонту (PDF, 29 страниц) — установка, смазка, регламент технического обслуживания, порядок разборки и сборки, чертежи поперечных сечений с перечнями деталей по моделям TSRv15–TSRv520.

Остальные документы раздела — таблицы подбора аналогов Aerzen GM, запрос данных для подбора и партнёрское предложение — на странице роторные воздуходувки VMtec.

Рабочие характеристики TSRv15 по давлениям

Значения по каталогу VMtec TSRv15 для давлений нагнетания от 100 до 1000 мбар. Расход и потребляемая мощность зависят от давления: с его ростом расход падает, а мощность растёт. Рабочую точку выбирают по требуемому расходу и давлению конкретной системы.

TSRv15 при давлении нагнетания 100 мбар
Параметр	1	2	3	4	5	6	7	8	9	10
Расход Q, м³/ч	40	65	90	115	140	165	190	215	240	265
Температура воздуха на входе TAIR, °C	21	20	20	19	18,5	18	17	16,5	16	15
Обороты воздуходувки NB, об/мин	1200	1600	2000	2400	2800	3200	3600	4000	4400	4800
Потребляемая мощность BKW, кВт	0,49	0,6	0,68	0,78	0,88	0,97	1,07	1,17	1,27	1,36
Обороты двигателя NM, об/мин	1480	1480	1480	1480	2900	2900	2900	2900	2900	2900
Мощность двигателя MKW, кВт	0,75	0,75	1,10	1,10	1,10	1,50	1,50	1,50	1,50	2,20
Присоединение двигателя	80	80	90S	90S	80	90S	90S	90S	90S	90L
Уровень шума W.O.H., дБ(А)	73	73	77	79	81	87	85	87	89	91
Уровень шума W.H., дБ(А)	<61	<62	<63	<64	<65	<69	<67	<69	<70	<71

TSRv15 при давлении нагнетания 200 мбар
Параметр	1	2	3	4	5	6	7	8	9	10
Расход Q, м³/ч	25	50	75	100	125	150	175	200	225	250
Температура воздуха на входе TAIR, °C	34	33	30	30	29	28	26	25	24	24
Обороты воздуходувки NB, об/мин	1200	1600	2000	2400	2800	3200	3600	4000	4400	4800
Потребляемая мощность BKW, кВт	0,62	0,8	0,97	1,14	1,32	1,5	1,67	1,85	2,02	2,2
Обороты двигателя NM, об/мин	1480	1480	1480	1480	2900	2900	2900	2900	2900	2900
Мощность двигателя MKW, кВт	0,75	1,10	1,50	1,50	2,20	2,20	2,20	3,70	3,70	2,20
Присоединение двигателя	80	90S	90L	90L	90L	90L	90L	90L	100L	100L
Уровень шума W.O.H., дБ(А)	74	76	78	80	82	84	86	88	90	92
Уровень шума W.H., дБ(А)	<62	<63	<64	<65	<66	<67	<68	<70	<71	<72

TSRv15 при давлении нагнетания 300 мбар
Параметр	1	2	3	4	5	6	7	8	9	10
Расход Q, м³/ч	15	40	65	91	115	140	165	190	215	240
Температура воздуха на входе TAIR, °C	51	50	46	42	41	40	39	38	36	35
Обороты воздуходувки NB, об/мин	1200	1600	2000	2400	2800	3200	3600	4000	4400	4800
Потребляемая мощность BKW, кВт	0,75	0,98	1,21	1,45	1,68	1,91	2,15	2,38	2,6	2,84
Обороты двигателя NM, об/мин	1480	1480	1480	1480	2900	2900	2900	2900	2900	2900
Мощность двигателя MKW, кВт	1,10	1,50	1,50	2,20	2,20	2,20	3,70	3,70	3,70	3,70
Присоединение двигателя	90S	90L	90L	100L	90L	90L	100L	100L	100L	100L
Уровень шума W.O.H., дБ(А)	75	77	79	81	83	85	87	89	91	93
Уровень шума W.H., дБ(А)	<63	<64	<65	<66	<67	<68	<69	<71	<72	<73

TSRv15 при давлении нагнетания 400 мбар
Параметр	1	2	3	4	5	6	7	8	9	10
Расход Q, м³/ч	10	33	56	82	106	130	156	180	205	230
Температура воздуха на входе TAIR, °C	66	65	64	63	62	60,5	55	52	53	47
Обороты воздуходувки NB, об/мин	1200	1600	2000	2400	2800	3200	3600	4000	4400	4800
Потребляемая мощность BKW, кВт	0,98	1,20	1,56	1,85	2,15	2,43	2,72	3,01	3,3	3,6
Обороты двигателя NM, об/мин	1480	1480	1480	1480	2900	2900	2900	2900	2900	2900
Мощность двигателя MKW, кВт	1,50	1,50	2,20	2,20	3,70	3,70	3,70	3,70	5,50	5,50
Присоединение двигателя	90L	90L	100L	100L	100L	100L	100L	100L	112M	112M
Уровень шума W.O.H., дБ(А)	76	78	80	82	84	86	88	90	92	94
Уровень шума W.H., дБ(А)	<64	<65	<66	<67	<68	<69	<70	<72	<73	<74

TSRv15 при давлении нагнетания 500 мбар
Параметр	1	2	3	4	5	6	7	8
Расход Q, м³/ч	45	70	95	120	145	170	195	220
Температура воздуха на входе TAIR, °C	84	85	79	77	76	70	70	65
Обороты воздуходувки NB, об/мин	2000	2400	2800	3200	3600	4000	4400	4800
Потребляемая мощность BKW, кВт	1,75	2,15	2,55	2,95	3,35	3,75	4,15	4,55
Обороты двигателя NM, об/мин	1480	1480	2900	2900	2900	2900	2900	2900
Мощность двигателя MKW, кВт	2,20	3,70	3,70	3,70	5,50	5,50	5,50	5,50
Присоединение двигателя	100L	112M	100L	100L	112M	112M	112M	112M
Уровень шума W.O.H., дБ(А)	81	83	85	87	89	91	93	95
Уровень шума W.H., дБ(А)	<67	<68	<69	<70	<71	<73	<74	<75

TSRv15 при давлении нагнетания 600 мбар
Параметр	1	2	3	4	5	6	7	8
Расход Q, м³/ч	33	60	87	110	135	160	185	210
Температура воздуха на входе TAIR, °C	98	97	93	92	90	88	87	85
Обороты воздуходувки NB, об/мин	2000	2400	2800	3200	3600	4000	4400	4800
Потребляемая мощность BKW, кВт	2	2,54	2,95	3,53	4,03	4,53	5,02	5,52
Обороты двигателя NM, об/мин	1480	1480	2900	2900	2900	2900	2900	2900
Мощность двигателя MKW, кВт	3,70	3,70	3,70	5,50	5,50	5,50	7,50	7,50
Присоединение двигателя	112M	112M	100L	112M	112M	112M	132S	132S
Уровень шума W.O.H., дБ(А)	82	84	86	88	90	92	94	96
Уровень шума W.H., дБ(А)	<68	<69	<70	<71	<72	<72	<75	<76

TSRv15 при давлении нагнетания 700 мбар
Параметр	1	2	3	4	5	6	7	8
Расход Q, м³/ч	23	50	75	100	125	150	175	200
Температура воздуха на входе TAIR, °C	123	122	121	121	120	118	117	110
Обороты воздуходувки NB, об/мин	2000	2400	2800	3200	3600	4000	4400	4800
Потребляемая мощность BKW, кВт	2,5	3,02	3,40	4,06	4,59	5,12	5,63	6,15
Обороты двигателя NM, об/мин	1480	1480	2900	2900	2900	2900	2900	2900
Мощность двигателя MKW, кВт	3,70	3,70	5,50	5,50	5,50	5,50	5,50	5,50
Присоединение двигателя	112M	112M	112M	112M	112M	132S	132S	132S
Уровень шума W.O.H., дБ(А)	81	83	85	87	89	91	93	95
Уровень шума W.H., дБ(А)	<69	<70	<71	<72	<73	<75	<76	<77

TSRv15 при давлении нагнетания 800 мбар
Параметр	1	2	3	4	5	6	7
Расход Q, м³/ч	40	65	90	115	140	165	190
Температура воздуха на входе TAIR, °C	128	127	126	125	124,5	124	123
Обороты воздуходувки NB, об/мин	2400	2800	3200	3600	4000	4400	4800
Потребляемая мощность BKW, кВт	3,87	4,37	4,87	5,37	5,88	6,38	6,9
Обороты двигателя NM, об/мин	1480	2900	2900	2900	2900	2900	2900
Мощность двигателя MKW, кВт	5,50	5,50	7,50	7,50	7,50	7,50	9,30
Присоединение двигателя	132S	112M	132S	132S	132S	132S	132M
Уровень шума W.O.H., дБ(А)	85	87	89	91	93	95	97
Уровень шума W.H., дБ(А)	<70	<71	<72	<73	<75	<76	<77

TSRv15 при давлении нагнетания 900 мбар
Параметр	1	2	3	4	5	6	7
Расход Q, м³/ч	30	55	80	105	130	155	180
Температура воздуха на входе TAIR, °C	133	132	131	130	129	128	127
Обороты воздуходувки NB, об/мин	2400	2800	3200	3600	4000	4400	4800
Потребляемая мощность BKW, кВт	4,18	4,73	5,3	5,85	6,4	6,96	7,52
Обороты двигателя NM, об/мин	1480	2900	2900	2900	2900	2900	2900
Мощность двигателя MKW, кВт	5,50	5,50	7,50	7,50	7,50	9,30	9,30
Присоединение двигателя	132S	112M	132S	132S	132S	132M	132M
Уровень шума W.O.H., дБ(А)	86	88	90	92	94	96	98
Уровень шума W.H., дБ(А)	<71	<72	<73	<74	<76	<77	<78

TSRv15 при давлении нагнетания 1000 мбар
Параметр	1	2	3	4	5	6	7
Расход Q, м³/ч	20	45	70	95	120	145	169
Температура воздуха на входе TAIR, °C	138	137	136	135	134	133	132
Обороты воздуходувки NB, об/мин	2400	2800	3200	3600	4000	4400	4800
Потребляемая мощность BKW, кВт	4,85	5,4	5,95	6,5	7	7,6	8,18
Обороты двигателя NM, об/мин	1480	2900	2900	2900	2900	2900	2900
Мощность двигателя MKW, кВт	7,50	7,50	7,50	7,50	9,30	9,30	11,00
Присоединение двигателя	132M	132S	132S	132S	132M	132M	132M
Уровень шума W.O.H., дБ(А)	87	89	91	93	95	97	99
Уровень шума W.H., дБ(А)	<72	<73	<74	<75	<77	<78	<79

Промежуточные значения между точками получают интерполяцией по кривым каталога. При подборе учитывают, что максимальные расход и давление не достигаются одновременно.
