Воздуходувка VMtec TSRv25
Воздуходувка VMtec TSRv25 — трёхлопастная роторная воздуходувка типа Рутс. Модель работает в диапазоне расхода 97–455 м³/ч при давлении 100 мбар. Ниже — рабочие характеристики по каталогу TSRv 2026, габариты, масса и фотографии исполнений.
Краткие характеристики
| Параметр | Значение |
|---|---|
| Расход при 100 мбар | 97–455 м³/ч |
| Расход при 500 мбар | 49–400 м³/ч |
| Расход при 1000 мбар | 87–326 м³/ч |
| Масса без акустического кожуха | 168 кг |
| Масса с акустическим кожухом | 348 кг |
| Присоединение всасывания и нагнетания | 80 NB |
Значения расхода приведены по таблице модельного ряда серии TSRv. Полные рабочие характеристики по каждому давлению — в таблицах каталога выше. Масса указана без электродвигателя.
Рабочие характеристики по каталогу

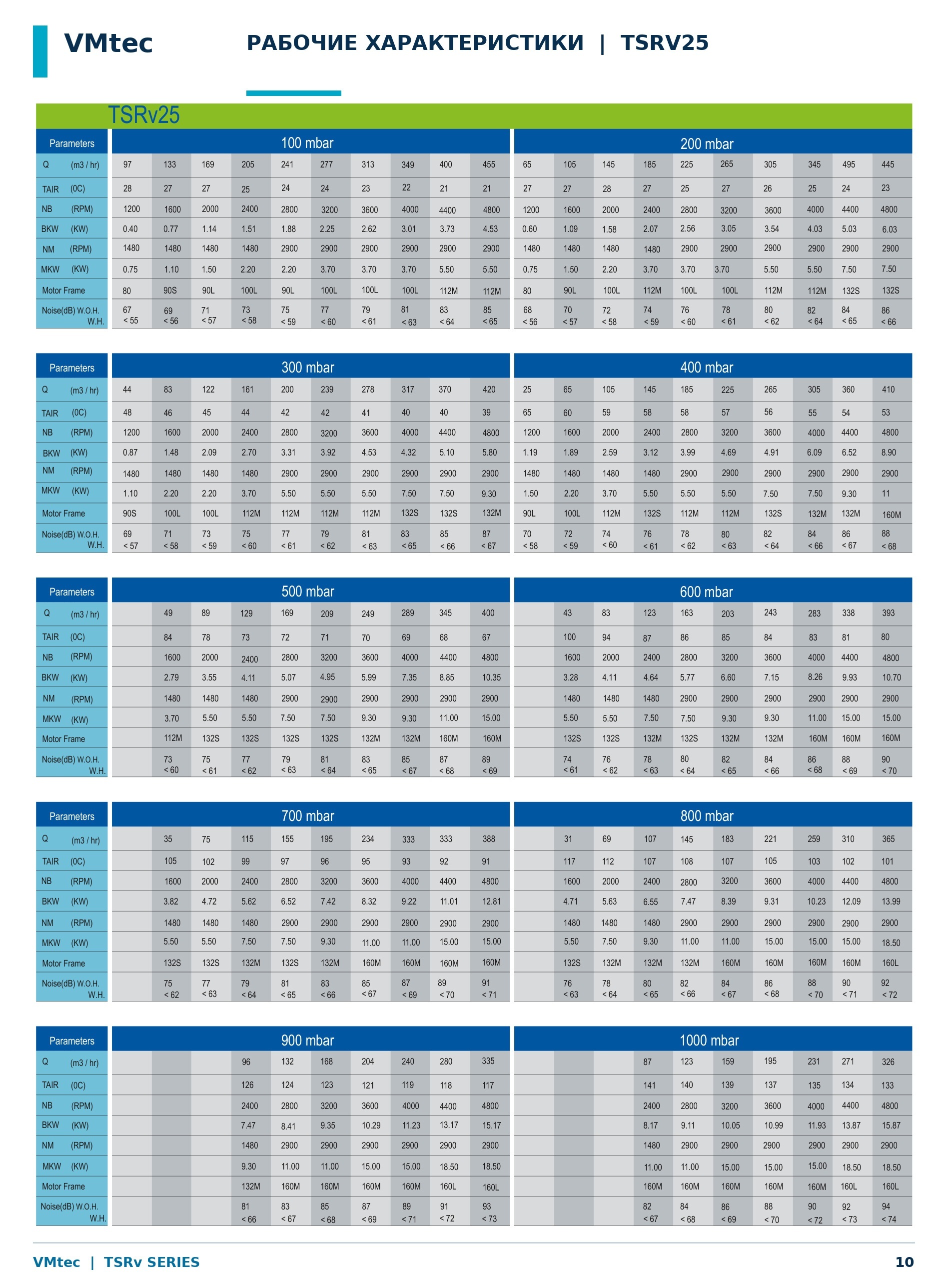

Ниже приведена страница каталога TSRv 2026 с таблицами рабочих характеристик модели TSRv25. Таблицы даны по каждому давлению нагнетания — от 100 до 1000 мбар — с расходом, температурой нагнетания, частотой вращения роторов, потребляемой мощностью на валу, мощностью и типоразмером электродвигателя, а также уровнем шума без кожуха и в кожухе.
Скачать каталог TSRv 2026 полностью (PDF, 19 страниц)
Габариты и масса установки
| Параметр | Значение |
|---|---|
| Высота H, мм | 1378 |
| Глубина D, мм | 1100 |
| Ширина W, мм | 962 |
| Присоединительный размер A, мм | 305 |
| Присоединительный размер B, мм | 308 |
| Присоединение всасывания и нагнетания | 80 NB |
| Масса без акустического кожуха, кг | 168 |
| Масса с акустическим кожухом, кг | 348 |
Масса указана без электродвигателя. Габариты относятся к комплектной установке на раме в акустическом кожухе — источник: страница «Габаритные размеры» каталога TSRv 2026.
Габариты роторного блока
| Параметр | Значение |
|---|---|
| A, мм | 378 |
| B, мм | 77 |
| C, мм | 167 |
| D (посадка вала), мм | 32k6 |
| E, мм | 85 |
| F, мм | 80 |
| K (крепление) | 4 x Ш18 |
| M (шпонка), мм | 10 x 8 |
| N, мм | 320 |
| R, мм | 160 |
| Масса блока, кг | 70 |
Источник: страница «Габаритные размеры» каталога TSRv 2026. Для типоразмеров, где размеры S и T в каталоге не приведены, они не указаны.
Исполнения воздуходувки TSRv25
Воздуходувка поставляется в трёх видах: роторный блок отдельно, установка на раме с приводом и установка в шумозащитном акустическом кожухе. Исполнение выбирают по условиям площадки и требованиям к уровню шума.
Разница в массе между исполнениями видна в таблице габаритов выше: например, для TSRv15 — 132 кг без кожуха и 274 кг с кожухом. Масса указана без электродвигателя.
Модельный ряд TSRv
Серия трёхлопастных роторных воздуходувок типа Рутс насчитывает восемь моделей. Диапазоны расхода приведены при давлении 100 и 1000 мбар.
| Модель | Расход при 100 мбар, м³/ч | Расход при 1000 мбар, м³/ч |
|---|---|---|
| TSRv15 | 40–265 | 20–169 |
| TSRv20 | 85–332 | 135–225 |
| TSRv25 (эта страница) | 97–455 | 87–326 |
| TSRv35 | 79–570 | 174–474 |
| TSRv50 | 134–830 | 14–710 |
| TSRv70 | 199–1150 | 148–1030 |
| TSRv150 | 829–2178 | 1247–1920 |
| TSRv180 | 885–2421 | 1350–2184 |
Подбор и поставка
Рабочую точку выбирают по расходу и давлению из таблиц каталога. Если параметры попадают между значениями, подбирают ближайший типоразмер с запасом — см. методику подбора воздуходувки. Полный модельный ряд — воздуходувки TSRv. Сервис и ремонт — обслуживание воздуходувок.
Документация для скачивания
Скачать каталог TSRv 2026 (PDF) — рабочие характеристики по всем моделям и давлениям, габариты, масса, комплектации.
Скачать руководство по эксплуатации и ремонту (PDF, 29 страниц) — установка, смазка, регламент технического обслуживания, порядок разборки и сборки, чертежи поперечных сечений с перечнями деталей по моделям TSRv15–TSRv520.
Остальные документы раздела — таблицы подбора аналогов Aerzen GM, запрос данных для подбора и партнёрское предложение — на странице роторные воздуходувки VMtec.
Рабочие характеристики TSRv25 по давлениям
Значения по каталогу VMtec TSRv25 для давлений нагнетания от 100 до 1000 мбар. С ростом давления расход снижается, а потребляемая мощность растёт. Рабочую точку выбирают по требуемому расходу и давлению конкретной системы.
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 97 | 133 | 169 | 205 | 241 | 277 | 313 | 349 | 400 | 455 |
| Температура воздуха на входе TAIR, °C | 28 | 27 | 27 | 25 | 24 | 24 | 23 | 22 | 21 | 21 |
| Обороты воздуходувки NB, об/мин | 1200 | 1600 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Потребляемая мощность BKW, кВт | 0,40 | 0,77 | 1,14 | 1,51 | 1,88 | 2,25 | 2,62 | 3,01 | 3,73 | 4,53 |
| Обороты двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 0,75 | 1,10 | 1,50 | 2,20 | 2,20 | 3,70 | 3,70 | 3,70 | 5,50 | 5,50 |
| Присоединение двигателя | 80 | 90S | 90L | 100L | 90L | 100L | 100L | 100L | 112M | 112M |
| Уровень шума W.O.H., дБ(А) | 67 | 69 | 71 | 73 | 75 | 77 | 79 | 81 | 83 | 85 |
| Уровень шума W.H., дБ(А) | <55 | <56 | <57 | <58 | <59 | <60 | <61 | <63 | <64 | <65 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 65 | 105 | 145 | 185 | 225 | 265 | 305 | 345 | 495 | 445 |
| Температура воздуха на входе TAIR, °C | 27 | 27 | 28 | 27 | 25 | 27 | 26 | 25 | 24 | 23 |
| Обороты воздуходувки NB, об/мин | 1200 | 1600 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Потребляемая мощность BKW, кВт | 0,60 | 1,09 | 1,58 | 2,07 | 2,56 | 3,05 | 3,54 | 4,03 | 5,03 | 6,03 |
| Обороты двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 0,75 | 1,50 | 2,20 | 3,70 | 3,70 | 3,70 | 5,50 | 5,50 | 7,50 | 7,50 |
| Присоединение двигателя | 80 | 90L | 100L | 112M | 100L | 100L | 112M | 112M | 132S | 132S |
| Уровень шума W.O.H., дБ(А) | 68 | 70 | 72 | 74 | 76 | 78 | 80 | 82 | 84 | 86 |
| Уровень шума W.H., дБ(А) | <56 | <57 | <58 | <59 | <60 | <61 | <62 | <64 | <65 | <66 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 44 | 83 | 122 | 161 | 200 | 239 | 278 | 317 | 370 | 420 |
| Температура воздуха на входе TAIR, °C | 48 | 46 | 45 | 44 | 42 | 42 | 41 | 40 | 40 | 39 |
| Обороты воздуходувки NB, об/мин | 1200 | 1600 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Потребляемая мощность BKW, кВт | 0,87 | 1,48 | 2,09 | 2,70 | 3,31 | 3,92 | 4,53 | 4,32 | 5,10 | 5,80 |
| Обороты двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 1,10 | 2,20 | 2,20 | 3,70 | 5,50 | 5,50 | 5,50 | 7,50 | 7,50 | 9,30 |
| Присоединение двигателя | 90S | 100L | 100L | 112M | 112M | 112M | 112M | 132S | 132S | 132M |
| Уровень шума W.O.H., дБ(А) | 69 | 71 | 73 | 75 | 77 | 79 | 81 | 83 | 85 | 87 |
| Уровень шума W.H., дБ(А) | <57 | <58 | <59 | <60 | <61 | <62 | <63 | <65 | <66 | <67 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 25 | 65 | 105 | 145 | 185 | 225 | 265 | 305 | 360 | 410 |
| Температура воздуха на входе TAIR, °C | 65 | 60 | 59 | 58 | 58 | 57 | 56 | 55 | 54 | 53 |
| Обороты воздуходувки NB, об/мин | 1200 | 1600 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Потребляемая мощность BKW, кВт | 1,19 | 1,89 | 2,59 | 3,12 | 3,99 | 4,69 | 4,91 | 6,09 | 6,52 | 8,90 |
| Обороты двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 1,50 | 2,20 | 3,70 | 5,50 | 5,50 | 5,50 | 7,50 | 7,50 | 9,30 | 11,00 |
| Присоединение двигателя | 90L | 100L | 112M | 132S | 112M | 112M | 132S | 132M | 132M | 160M |
| Уровень шума W.O.H., дБ(А) | 70 | 72 | 74 | 76 | 78 | 80 | 82 | 84 | 86 | 88 |
| Уровень шума W.H., дБ(А) | <58 | <59 | <60 | <61 | <62 | <63 | <64 | <66 | <67 | <68 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 49 | 89 | 129 | 169 | 209 | 249 | 289 | 345 | 400 |
| Температура воздуха на входе TAIR, °C | 84 | 78 | 73 | 72 | 71 | 70 | 69 | 68 | 67 |
| Обороты воздуходувки NB, об/мин | 1600 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Потребляемая мощность BKW, кВт | 2,79 | 3,55 | 4,11 | 5,07 | 4,95 | 5,99 | 7,35 | 8,85 | 10,35 |
| Обороты двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 3,70 | 5,50 | 5,50 | 7,50 | 7,50 | 9,30 | 9,30 | 11,00 | 15,00 |
| Присоединение двигателя | 112M | 132S | 132S | 132S | 132S | 132M | 132M | 160M | 160M |
| Уровень шума W.O.H., дБ(А) | 73 | 75 | 77 | 79 | 81 | 83 | 85 | 87 | 89 |
| Уровень шума W.H., дБ(А) | <60 | <61 | <62 | <63 | <64 | <65 | <67 | <68 | <69 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 43 | 83 | 123 | 163 | 203 | 243 | 283 | 338 | 393 |
| Температура воздуха на входе TAIR, °C | 100 | 94 | 87 | 86 | 85 | 84 | 83 | 81 | 80 |
| Обороты воздуходувки NB, об/мин | 1600 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Потребляемая мощность BKW, кВт | 3,28 | 4,11 | 4,64 | 5,77 | 6,60 | 7,15 | 8,26 | 9,93 | 10,70 |
| Обороты двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 5,50 | 5,50 | 7,50 | 7,50 | 9,30 | 9,30 | 11,00 | 15,00 | 15,00 |
| Присоединение двигателя | 132S | 132S | 132M | 132S | 132M | 132M | 160M | 160M | 160M |
| Уровень шума W.O.H., дБ(А) | 74 | 76 | 78 | 80 | 82 | 84 | 86 | 88 | 90 |
| Уровень шума W.H., дБ(А) | <61 | <62 | <63 | <64 | <65 | <66 | <68 | <69 | <70 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 35 | 75 | 115 | 155 | 195 | 234 | 333 | 333 | 388 |
| Температура воздуха на входе TAIR, °C | 105 | 102 | 99 | 97 | 96 | 95 | 93 | 92 | 91 |
| Обороты воздуходувки NB, об/мин | 1600 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Потребляемая мощность BKW, кВт | 3,82 | 4,72 | 5,62 | 6,52 | 7,42 | 8,32 | 9,22 | 11,01 | 12,81 |
| Обороты двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 5,50 | 5,50 | 7,50 | 7,50 | 9,30 | 11,00 | 11,00 | 15,00 | 15,00 |
| Присоединение двигателя | 132S | 132S | 132M | 132S | 132M | 160M | 160M | 160M | 160M |
| Уровень шума W.O.H., дБ(А) | 75 | 77 | 79 | 81 | 83 | 85 | 87 | 89 | 91 |
| Уровень шума W.H., дБ(А) | <62 | <63 | <64 | <65 | <66 | <67 | <69 | <70 | <71 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 31 | 69 | 107 | 145 | 183 | 221 | 259 | 310 | 365 |
| Температура воздуха на входе TAIR, °C | 117 | 112 | 107 | 108 | 107 | 105 | 103 | 102 | 101 |
| Обороты воздуходувки NB, об/мин | 1600 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Потребляемая мощность BKW, кВт | 4,71 | 5,63 | 6,55 | 7,47 | 8,39 | 9,31 | 10,23 | 12,09 | 13,99 |
| Обороты двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 5,50 | 7,50 | 9,30 | 11,00 | 11,00 | 15,00 | 15,00 | 15,00 | 18,50 |
| Присоединение двигателя | 132S | 132M | 132M | 132M | 160M | 160M | 160M | 160M | 160L |
| Уровень шума W.O.H., дБ(А) | 76 | 78 | 80 | 82 | 84 | 86 | 88 | 90 | 92 |
| Уровень шума W.H., дБ(А) | <63 | <64 | <65 | <66 | <67 | <68 | <70 | <71 | <72 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 96 | 132 | 168 | 204 | 240 | 280 | 335 |
| Температура воздуха на входе TAIR, °C | 126 | 124 | 123 | 121 | 119 | 118 | 117 |
| Обороты воздуходувки NB, об/мин | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Потребляемая мощность BKW, кВт | 7,47 | 8,41 | 9,35 | 10,29 | 11,23 | 13,17 | 15,17 |
| Обороты двигателя NM, об/мин | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 9,30 | 11,00 | 11,00 | 15,00 | 15,00 | 18,50 | 18,50 |
| Присоединение двигателя | 132M | 160M | 160M | 160M | 160M | 160L | 160L |
| Уровень шума W.O.H., дБ(А) | 81 | 83 | 85 | 87 | 89 | 91 | 93 |
| Уровень шума W.H., дБ(А) | <66 | <67 | <68 | <69 | <71 | <72 | <73 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 87 | 123 | 159 | 195 | 231 | 271 | 326 |
| Температура воздуха на входе TAIR, °C | 141 | 140 | 139 | 137 | 135 | 134 | 133 |
| Обороты воздуходувки NB, об/мин | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Потребляемая мощность BKW, кВт | 8,17 | 9,11 | 10,05 | 10,99 | 11,93 | 13,87 | 15,87 |
| Обороты двигателя NM, об/мин | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 11,00 | 11,00 | 15,00 | 15,00 | 15,00 | 18,50 | 18,50 |
| Присоединение двигателя | 160M | 160M | 160M | 160M | 160M | 160L | 160L |
| Уровень шума W.O.H., дБ(А) | 82 | 84 | 86 | 88 | 90 | 92 | 94 |
| Уровень шума W.H., дБ(А) | <67 | <68 | <69 | <70 | <72 | <73 | <74 |
Промежуточные значения между точками получают интерполяцией по кривым каталога. При подборе учитывают, что максимальные расход и давление не достигаются одновременно.
