Роторные воздуходувки VMtec
Роторные воздуходувки VMtec предназначены для подачи воздуха в технологические процессы: аэрацию очистных сооружений, пневмотранспорт сыпучих материалов и системы промышленного воздухоснабжения. Подбираем отдельный роторный блок или комплектную воздуходувную установку под требуемый расход, давление и режим работы.
Калькулятор подбора воздуходувки TSRv
Подбор за пару минут: калькулятор подбора воздуходувки TSRv — по модели установленного блока или по требуемому расходу и давлению.
Серии роторных воздуходувок
| Серия | Конструкция и задача | Подробнее |
|---|---|---|
| TSRv | Трёхлопастные роторные воздуходувки Tri-Lobe. В каталоге приведены рабочие характеристики восьми моделей от TSRv15 до TSRv180. | Модели и характеристики TSRv |
| TSRv-A | Роторные блоки для подбора замены соответствующих моделей Aerzen GM. Присоединительные размеры и рабочую точку проверяем для конкретной установки. | Подбор блока для замены Aerzen GM |
| SRv | Двухлопастные воздуходувки Twin-Lobe. Выбор типоразмера и исполнения — по параметрам технологического процесса. | Воздуходувки серии SRv |
Применение воздуходувок
- Очистные сооружения: подача воздуха в системы аэрации с учётом сопротивления трубопроводов и аэраторов.
- Пневмотранспорт: перемещение сыпучих материалов на цементных, пищевых и других промышленных предприятиях.
- Химическая промышленность, металлургия и энергетика: воздухоснабжение технологических участков в пределах допустимых условий эксплуатации выбранного исполнения.
Для работы со средами, отличающимися от атмосферного воздуха, необходимо отдельно согласовать состав газа, температуру и требования к материалам и безопасности.
Подробный разбор каждой сферы — на отдельной странице: сферы применения роторных воздуходувок — задача, требования к оборудованию и данные для подбора по восьми направлениям.

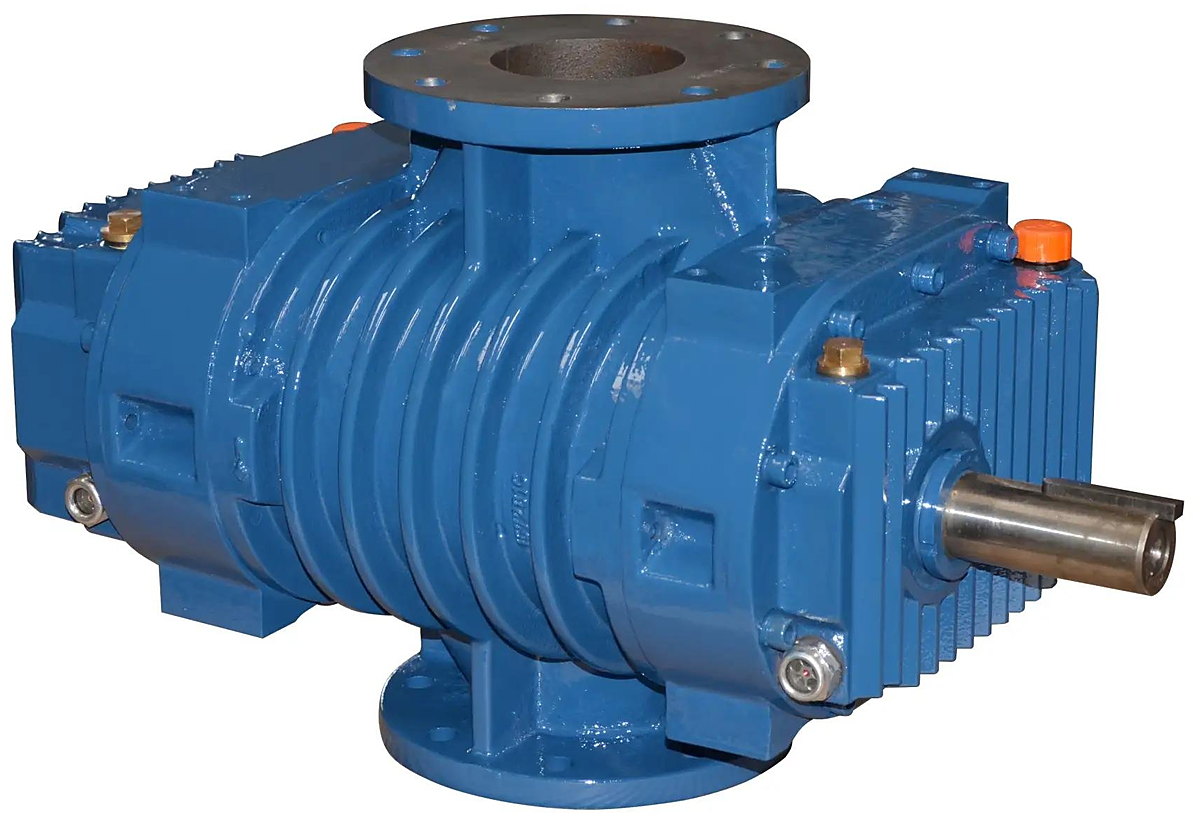

Роторный блок или комплектная установка
Отдельный блок выбирают для ремонта или модернизации существующей системы. Комплектную воздуходувную установку подбирают вместе с приводом и вспомогательным оборудованием: рамой, фильтром, глушителями, арматурой и кожухом в согласованном исполнении. Состав поставки фиксируется в спецификации.
Что необходимо для расчёта
- Расход воздуха и условия, к которым он приведён; требуемое давление или перепад давления.
- Рабочая среда, температура на входе, высота установки и условия в помещении.
- Продолжительность работы, диапазон регулирования, резервирование и ограничения по шуму.
- При замене: модель установленного блока, фотографии шильдика, параметры двигателя и присоединительные размеры.
Подбор, поставка и сервис
Поставляем оборудование в Москву, Московскую область, регионы России и страны СНГ. Выполняем монтаж, техническое обслуживание и ремонт оборудования. Стандартная гарантия — 12 месяцев. Стоимость, комплектацию, наличие и срок поставки подтверждаем в предложении по вашему запросу.
Характеристики по моделям
Подробные рабочие характеристики с таблицами по всем давлениям и фотографиями исполнений: воздуходувка TSRv15, воздуходувка TSRv20, воздуходувка TSRv25, воздуходувка TSRv35.
воздуходувка TSRv50, воздуходувка TSRv70, воздуходувка TSRv150, воздуходувка TSRv180.
Документация
Технические материалы по воздуходувкам серии TSRv: рабочие характеристики, габариты, руководство по обслуживанию и ремонту, таблицы подбора аналогов.
| Документ | Что внутри |
|---|---|
| Каталог TSRv 2026 (PDF) | Рабочие характеристики по всем моделям и давлениям, габариты, масса, комплектации |
| Руководство по эксплуатации и ремонту (PDF, 29 страниц) | Установка, смазка, регламент обслуживания, разборка и сборка, чертежи поперечных сечений с перечнями деталей по моделям TSRv15–TSRv520 |
| Сопоставление с Aerzen GM (PDF) | Таблицы замены блоков Aerzen серии GM на VMtec TSRv-A и SRv |
| Запрос данных для подбора альтернативы GM (PDF) | Перечень фотографий и размеров для подбора замены: примеры снимков, схема измерений, форма для заполнения |
| Партнёрское предложение (PDF) | Условия сотрудничества и поставки оборудования, сервис |
Основные положения руководства по обслуживанию приведены на странице ремонт и обслуживание воздуходувок: смазка, регламент, порядок разборки, меры предосторожности.
Как это оборудование называют
Роторные воздуходувки типа Рутс на рынке называют по-разному: воздуходувка, роторная воздуходувка, рутс или рутс-воздуходувка — по имени изобретателя конструкции. Встречается также термин газодувка: им обозначают машины для подачи газа или воздуха при небольшом избыточном давлении, и к части задач он применим. Если вы ищете оборудование под названием «газодувка» — опишите задачу, и мы подтвердим, относится ли она к роторным воздуходувкам или требует другой тип машины. Турбовоздуходувка — это машина динамического типа (центробежная): воздух разгоняется рабочим колесом. Она уместна там, где нужен большой расход при стабильном невысоком сопротивлении сети. Если сопротивление меняется, а расход должен оставаться постоянным, роторная машина держит параметры лучше. Ротационная воздуходувка — то же, что роторная. Компрессором для аэрации на очистных сооружениях часто называют именно воздуходувку низкого давления: компрессором в строгом смысле она не является, но по этой формулировке ищут наш класс оборудования.
Применение, сервис и подбор
- Воздуходувки для аэрации и очистных сооружений
- Применение роторных воздуходувок: отрасли и задачи
- Как подобрать воздуходувку: методика и параметры
- Подбор аналога роторного блока
- Сервис и ремонт воздуходувок
- Запасные части для воздуходувок
Исполнения роторных воздуходувок

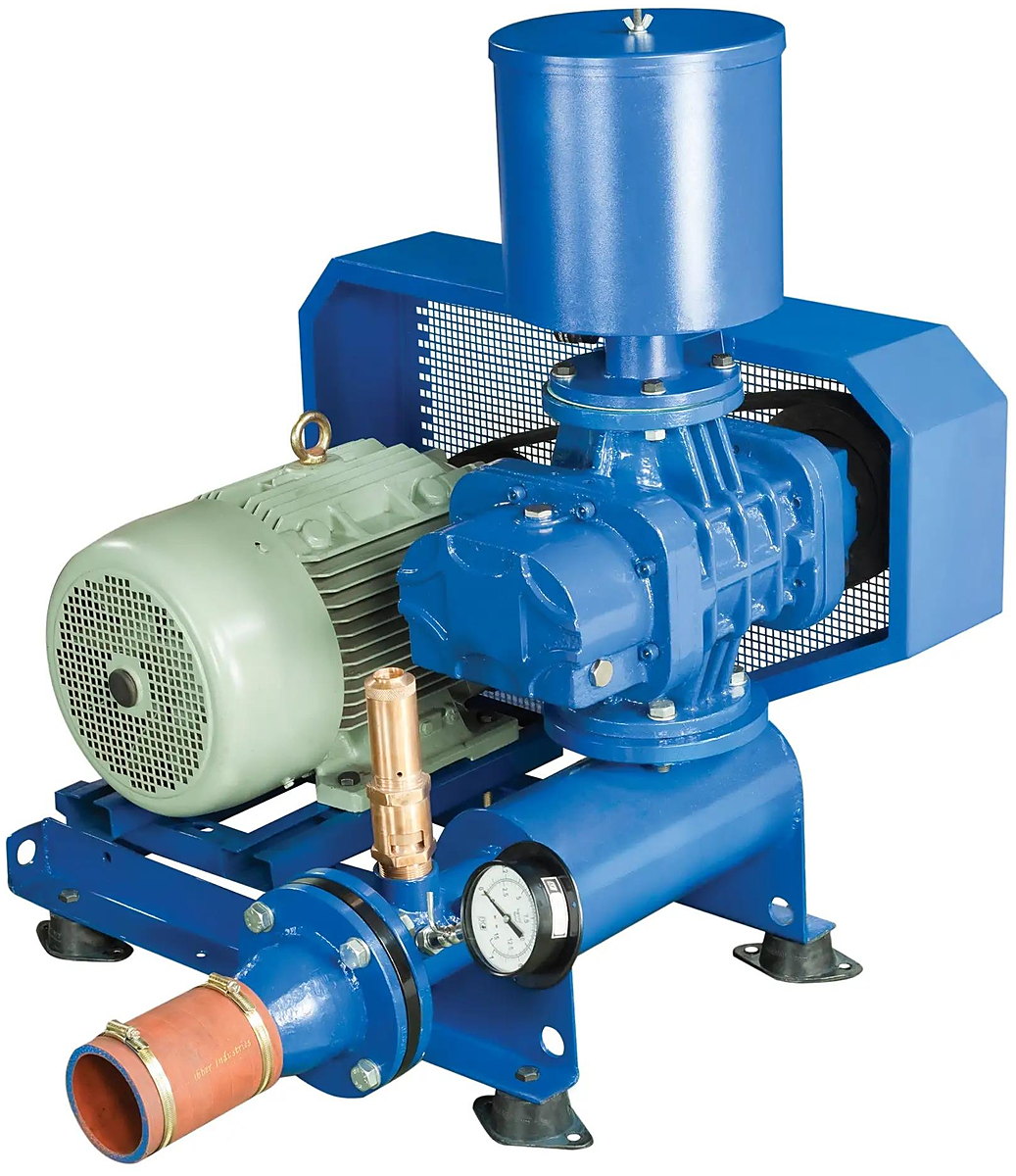

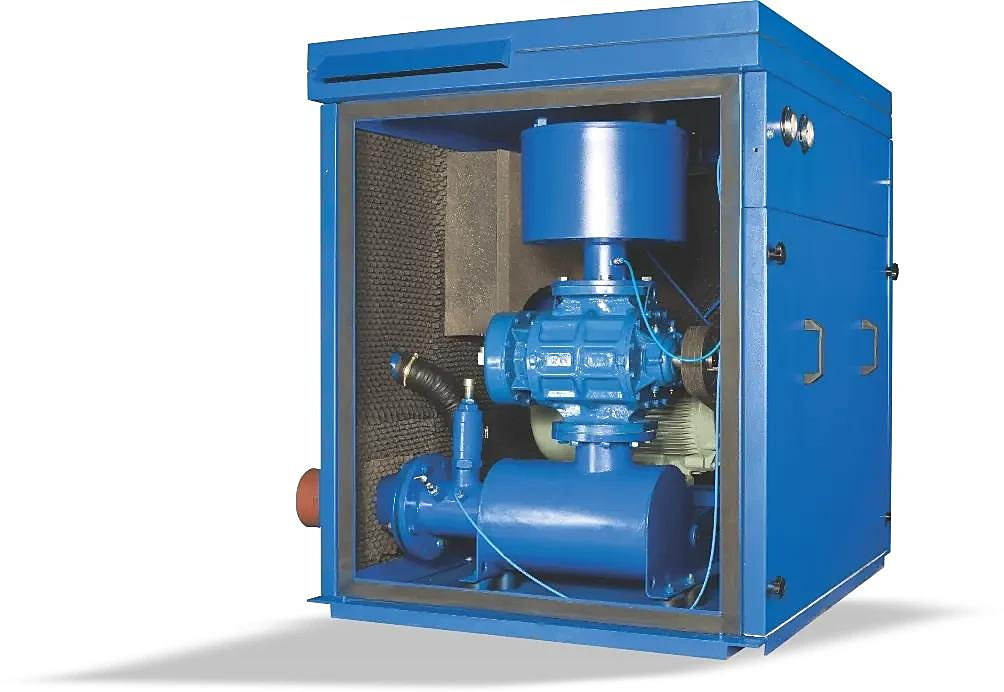

Воздуходувки VMtec серии TSRv поставляются в трёх видах. Различие — в комплектации и уровне шума, рабочие характеристики блока при этом сохраняются.



Масса различается по исполнениям: для TSRv15 — 132 кг без кожуха и 274 кг с кожухом, для TSRv180 — 574 и 1274 кг. Масса указана без электродвигателя. Точные габариты и масса по каждой модели — на страницах моделей, начиная с воздуходувки TSRv15.
Смотрите также
- Трёхлопастные воздуходувки VMtec TSRv
- Блоки VMtec TSRv-A для замены Aerzen GM
- Двухлопастные воздуходувки VMtec SRv
- Компрессоры VMtec
Модели и серии раздела
Модели воздуходувок TSRv: характеристики
Сравнение моделей по расходу при разном давлении, массе и присоединительному размеру — по паспортным таблицам карточек. Подбор начинается с требуемого расхода и рабочего давления.
| Модель | Расход при 100 мбар, м³/ч | Расход при 500 мбар, м³/ч | Расход при 1000 мбар, м³/ч | Масса без кожуха, кг | Присоединение |
|---|---|---|---|---|---|
| TSRv15 | 40–265 м³/ч | 45–220 м³/ч | 20–169 м³/ч | 132 кг | 65 NB |
| TSRv20 | 85–332 м³/ч | 42–276 м³/ч | 135–225 м³/ч | 137 кг | 65 NB |
| TSRv25 | 97–455 м³/ч | 49–400 м³/ч | 87–326 м³/ч | 168 кг | 80 NB |
| TSRv35 | 79–570 м³/ч | 52–526 м³/ч | 174–474 м³/ч | 178 кг | 80 NB |
| TSRv50 | 134–830 м³/ч | 55–755 м³/ч | 14–710 м³/ч | 332 кг | 100 NB |
| TSRv70 | 199–1150 м³/ч | 289–1109 м³/ч | 148–1030 м³/ч | 343 кг | 100 NB |
| TSRv150 | 829–2178 м³/ч | 702–2054 м³/ч | 1247–1920 м³/ч | 532 кг | 150 NB |
| TSRv180 | 885–2421 м³/ч | 770–2303 м³/ч | 1350–2184 м³/ч | 574 кг | 150 NB |
